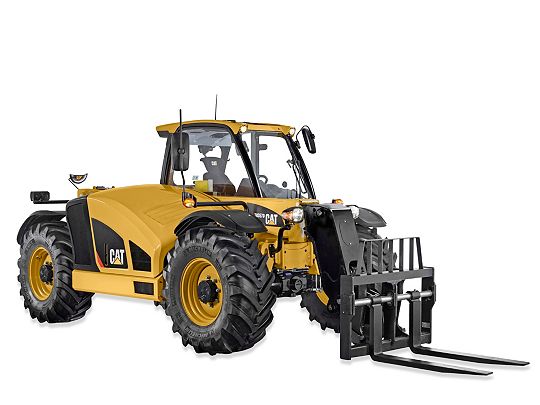

Chargeur à bras télescopique agricole TH357D
Le modèle TH408D est conçu de manière précise afin de pouvoir gérer n'importe quelle tâche. En effet, il offre une grande stabilité, une bonne maniabilité, une vitesse élevée et une puissance importante et ce, quelle que soit l'application.
Les documents
Options de moteurTest
Choisissez le moteur qui vous convient entre les deux moteurs Cat® au rendement énergétique élevé, adaptés à un large éventail d'applications.
Châssis, flèche et timonerieTest
Conçu pour durer. Les points de graissage faciles d'accès garantissent une longue durée de vie de la machine. Une timonerie en Z offre des forces d'arrachage et des temps de cycle rapides.
Un circuit hydraulique puissantTest
Une pompe à pistons à cylindrée variable combinée à un répartiteur de débit hautes performances permet une utilisation multifonction simple. Le circuit à détection de charge est synonyme d'excellentes économies de carburant puisque la pompe fonctionne uniquement quand cela est nécessaire.
CabineTest
Conçue pour le conducteur, la cabine est équipée d'un manipulateur multifonctionnel et offre un environnement de travail confortable. La fonction unique «Préférences du conducteur» permet à chaque conducteur de régler la machine en fonction de ses préférences. Différentes options sont disponibles: un siège à suspension pneumatique chauffé, un grand écran d'affichage avec des diagrammes de charge préinstallés, une caméra de vision arrière, des capteurs de recul et un système de climatisation.
Caractéristiques de fonctionnement
| Capacité de charge nominale | 3500kg7716lb |
|---|---|
| Hauteur de levage maximale | 7m22.97ft |
| Portée avant maximale | 3.65m11.98ft |
| Capacité à la portée avant maximale | 1500kg3307lb |
| Rayon de braquage externe - Pneus inclus | 3.85m12.63ft |
| Rayon de braquage externe - Fourches incluses | 3.95m12.96ft |
| Capacité à la hauteur de levage maximale | 2250kg4960lb |
Moteur
| Modèle de moteur | C3.4B Cat |
|---|
Levage et portée
| Hauteur de levage maximale | 7m23ft |
|---|---|
| Portée avant maximale | 3.65m12ft |
Puissance du moteur
| Puissance brute - 2200tr/min - Option 1 | 92.6kW124HP |
|---|---|
| Puissance brute - 2200tr/min - Standard | 83kW111HP |
Capacité de levage
| Capacité à portée maximale | 1500kg3307lb |
|---|---|
| Capacité de charge nominale | 3500kg7716lb |
| Capacité à hauteur maximale | 2250kg4960lb |
Pneus
| Essieu | Mitas 15.5/80-24 à 16 plis |
|---|---|
| Option (5) | Michelin 400/80 24 Power CL |
| Option (6) | Michelin 460/70 R24 Bibload |
| Option (2) | Michelin 460/70 R24 XMCL |
| Option (3) | Michelin 500/70 R24 XMCL |
| Option (4) | Michelin 440/80 24 Power CL |
| Option (8) | Pneus pleins 13 × 24 |
| Option (1) | Michelin 15.5 R25 XHA |
| Option (7) | Firestone Duraforce |
Contenances pour l'entretien
| Réservoir de carburant | 148l39.1US gal |
|---|---|
| Réservoir hydraulique | 120l31.7US gal |
| Liquide d'échappement diesel | 19l5US gal |
Circuit hydraulique
| Type de pompe | Débit variable, piston axial |
|---|---|
| Débit hydraulique auxiliaire - Arrière de la machine | 80l/min21.1US gal/min |
| Pression du circuit | 260bar3771psi |
| Débit hydraulique auxiliaire - Tête de flèche - Continu | 95l/min25.1US gal/min |
| Capacité maximale de la pompe | 140l/min37US gal/min |
| Pression hydraulique auxiliaire | 245bar3553psi |
| Débit hydraulique auxiliaire - Tête de flèche - Intermittent | 95l/min25.1US gal/min |
| Type de système | Détection de charge, centre fermé |
Performances de la flèche
| Relevage de la flèche | 6.5s6.5s |
|---|---|
| Abaissement de la flèche | 5.8s5.8s |
| Rappel du bras | 5.5s5.5s |
| Extension du bras | 5.5s5.5s |
| Basculement arrière | 3s3s |
| Combiné: vers le haut et vers l'extérieur | 10.2s10.2s |
| Combiné: vers le bas et vers l'intérieur | 8.2s8.2s |
| Basculement avant - Vidage | 3s3s |
Circuit de freinage
| Frein de stationnement | Commande mécanique sur le frein de manœuvre de l'essieu avant |
|---|---|
| Freins de manœuvre | Frein multidisque à bain d'huile, suralimentation assistée, sur les deux essieux |
Performances
| Niveaux sonores - À l'extérieur | 106dB(A)106dB(A) |
|---|---|
| Force d'arrachage du godet | 72kN16186lbf |
| Effort de traction à la barre d'attelage - Moteur 83 kW/111 HP | 92kN20682lbf |
| Poids remorquable - Freinage hydraulique | 12000kg26455lb |
| Niveaux sonores - À l'intérieur de la cabine | 74dB(A)74dB(A) |
| Effort de traction à la barre d'attelage - Moteur 93 kW/124 HP | 19783lbf88kN |
| Force d'arrachage de la flèche | 50kN11240lbf |
| Rotation de l'attache rapide | 152° |
Moteur: option 1
| Cylindrée | 4.4l268.5in³ |
|---|---|
| Course | 127mm5in |
| Couple maximal | 530N·m390.9ft·lbf |
| Puissance brute | 92,6 kW (124HP/BHP) |
| Modèle* | Moteur C4.4 Cat avec technologie ACERT™ |
| Alésage | 105mm4.1in |
| Émissions | *Conforme aux normes européennes Stage IV sur les émissions. |
Transmission*
| Marche avant - 2 | 8.6km/h5.3mile/h |
|---|---|
| Marche avant5 | 25.4km/h15.8mile/h |
| Marche arrière - 1 | 5.8km/h3.6mile/h |
| Marche avant 4 | 16.7km/h10.4mile/h |
| Marche avant - 1 | 5.8km/h3.6mile/h |
| Marche arrière - 3 | 25.4km/h15.8mile/h |
| Marche avant6 | 40km/h24.9mile/h |
| Type | Powershift 4 vitesses |
| Marche avant - 3 | 11.3km/h7mile/h |
| Marche arrière - 2 | 11.3km/h7mile/h |
| Nota | *Vitesse maximale en fonction de la configuration de la machine. |
Moteur : standard
| Course | 110mm4.3in |
|---|---|
| Cylindrée | 3.4l207.5in³ |
| Couple maximal | 460N·m339.3ft·lbf |
| Alésage | 99mm3.9in |
| Puissance brute | 83kW (111HP/BHP) |
| Émissions | *Conforme aux normes européennes Stage IV sur les émissions. |
| Modèle* | C3.4B Cat |
Dimensions (approximatives)
| Hauteur hors tout - Pneus standard* | 2475mm8.12ft |
|---|---|
| Largeur de la cabine | 900mm2.95ft |
| Empattement | 3165mm10.38ft |
| Porte-à-faux | 1000mm3.28ft |
| Largeur hors tout - Pneus standard | 2382mm7.81ft |
| Chaîne | 1988mm6.52ft |
| Angle de fuite | 60° |
| Longueur de la machine | 5000mm16.4ft |
| Longueur hors tout jusqu'à l'avant du tablier | 5000mm16.4ft |
| Angle de basculement maximal de la fourche | 128° |
| Angle de cavage maximal de la fourche | 24° |
| Garde au sol | 430mm1.41ft |
Équipement électrique
| Tension de sortie d'alternateur | 12 V/150 A |
|---|---|
| Batterie | 1 batterie 12 V, 1000 CCA |
Essieux
| Essieu arrière | Différentiel ouvert avec moyeux de réduction planétaire |
|---|---|
| Essieu avant | Moyeux de réduction planétaire avec différentiel à glissement limité à modulation élevée |
Poids
| Nota | *Représente une configuration de machine avec moteur de 83 kW (111 HP/BHP) sur pneus standard 15.5/80-24 à 16 plis. |
|---|---|
| Poids en ordre de marche - Avec tablier porte-fourches et fourches* | 7785kg17163lb |
Circuit de climatisation
| Climatisation | Le système de climatisation de cette machine contient du gaz réfrigérant fluoré à effet de serre R134a (potentiel de réchauffement climatique = 1 430). Le système contient 1,2 kg de réfrigérant, soit un équivalent CO2 de 1,575 tonne métrique. |
|---|
