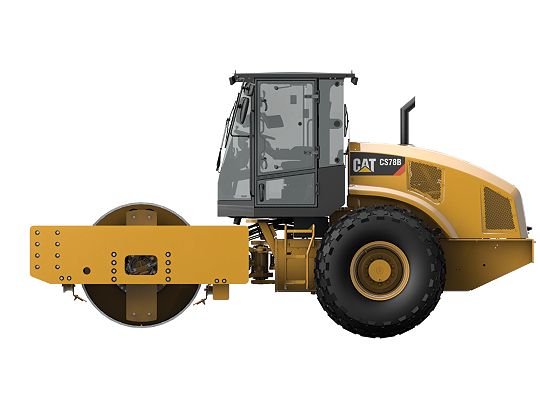

Compacteur de sol vibrant CS78B

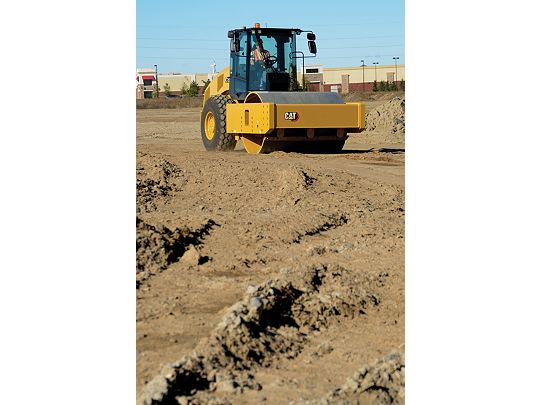

Le CS78B offre des performances exceptionnelles pour des applications de compactage de sol granuleux.

Les documents

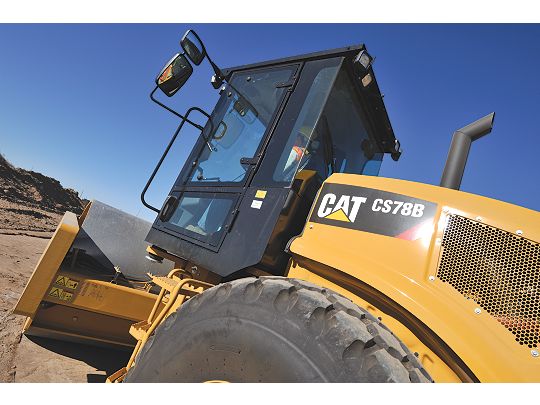

Poste de conduite confortable et ergonomiqueTest

  • Équipé d'un siège pivotant avec affichage LCD multifonction et console de commande intégrés
  • Visibilité excellente, tant à l'avant qu'à l'arrière de la machine
  • Faibles niveaux sonores et de vibrations pour un plus grand confort du conducteur et une meilleure productivité.


Caméra de vision arrièreTest

  • La caméra arrière intégrée améliore la visibilité pour une maîtrise plus complète et la sécurité du conducteur.


Système de transmission exceptionnelTest

  • Conçu autour du système de transmission à pompes jumelées, une exclusivité Cat qui fournit un débit dédié séparé au moteur d'entraînement de cylindre et au moteur de l'essieu arrière pour des performances en côte et une traction exceptionnelles en marche avant et en marche arrière.
  • La commande électronique de transmission permet de contrôler la machine avec davantage de précision.


Pratiquement sans entretienTest

  • Roulements d'attelage sans entretien.
  • Intervalles d'entretien espacés pour le système de vibration et le système hydraulique offrant plus de disponibilité de la machine et des coûts d'entretien réduits.


Performances de compactage amélioréesTest

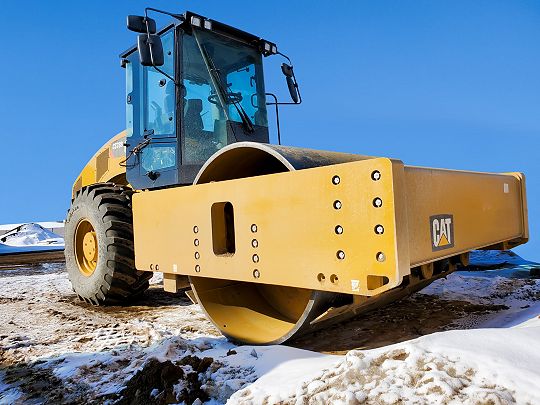

  • Poids plus élevé au niveau du tambour et amplitude accrue.
  • Les fonctions automatisées de la commande de vitesse et du système de vibration permettent de garantir facilement un compactage homogène et de haute qualité.


Des technologies qui améliorent la qualité et la productivitéTest

  • Command pour compactage est une technologie semi-autonome exclusive qui automatise le compactage afin d'offrir une maîtrise complète du processus et d'obtenir des résultats plus uniformes.
  • Les technologies de mesure et de documentation aident le conducteur à déterminer le moment où le compactage est effectué suivant la spécification pour une meilleure productivité et une qualité de compactage uniforme.
  • Technologies de mesure disponibles: système à accéléromètre (CMV) et la technologie exclusive Machine Drive Power (MDP).


Poids

Poids en ordre de marche - avec ROPS/FOPS18888kg41641lb
Poids – tambour avec ROPS/FOPS13443kg29637lb

Caractéristiques de fonctionnement

Largeur de compactage2134mm84in
Hauteur de passage de bordure533mm21in
Largeur du tambour2134mm84in
Garde au sol434mm17.1in
Charge linéaire statique – avec ROPS/FOPS63kg/cm352.8lb/in
Vitesse de translation – maximale11.4km/h7mile/h
Rayon de braquage – à l'intérieur du bord du cylindre3.7m12.1ft

Moteur

Puissance brute129.4kW173.5HP
Modèle de moteurC4.4 Cat
Puissance nette – ISO 9249108.7kW145.8HP
Puissance nette - SAE J1349:2011108.2kW145.1HP
Course127mm5in
Alésage105mm4.1in

Dimensions

Longueur hors tout6.1m20.1ft
Largeur hors tout2.5m8.1ft
Hauteur - avec ROPS/FOPS ou cabine3.1m10.1ft
Largeur du tambour2134mm84in
Diamètre du tambour1535mm60.4in
Empattement2.9m9.5ft

Système de vibration

Force centrifuge – maximale335kN75234lb
Force centrifuge – minimale156kN35153lb
Amplitude nominale – élevée2.1mm0.083in
Amplitude nominale – basse0.98mm0.039in
Plage d'options de fréquences variables23,3 - 28 Hz (1400-1680 vpm)
Fréquence de vibration – standard28 Hz (1680 vpm)

Contenances pour l'entretien

Contenance du réservoir de carburant332l88gal (US)

Pneus

Pneus23,1 x 26
