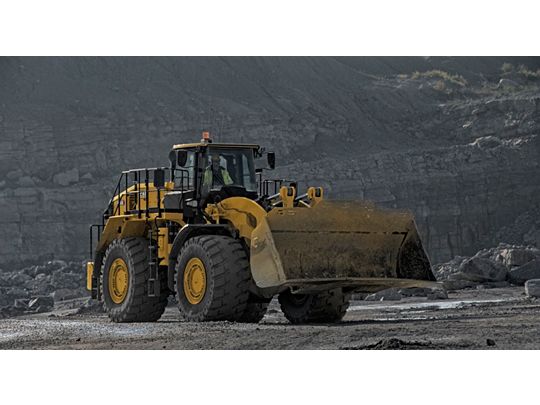

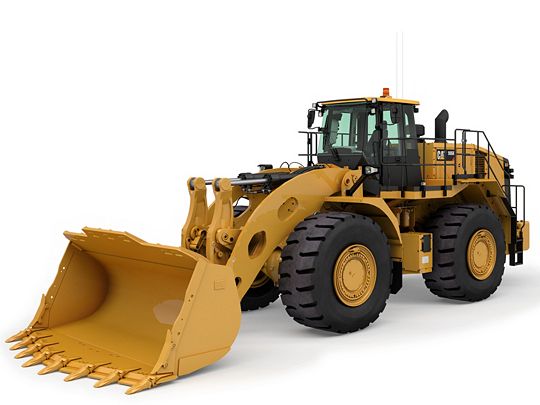

Chargeuse sur pneus 986K
Les grosses chargeuses sur pneus Cat® sont conçues pour offrir une durée de vie maximale et garantir une disponibilité optimale, sur plusieurs cycles de vie. Grâce à leurs performances optimisées et leur entretien simplifié, nos machines vous permettent de déplacer plus de matériaux de manière plus sûre et plus efficace, et ce à un coût par tonne inférieur. La nouvelle 986K améliore davantage la durée de vie, les performances, la sécurité, le confort du conducteur, la facilité d'entretien et les caractéristiques relatives à la durabilité.
Les documents
RENTABILITÉ À LONG TERME ET LONGUE DURÉE DE VIETest
Structures robustes
Structures robustes
Dopez vos résultats grâce à des structures ultra-résistantes capables d'effectuer plusieurs cycles de vie et de supporter les conditions de chargement les plus difficiles.
- Le châssis arrière entièrement caissonné résiste aussi bien aux forces de torsion qu'aux chocs.
- Les ancrages extra-robustes des vérins de direction transmettent efficacement les charges au châssis.
- Les zones de montage des pivots des essieux moulés permettent de mieux dissiper les contraintes pour une intégrité structurelle accrue.

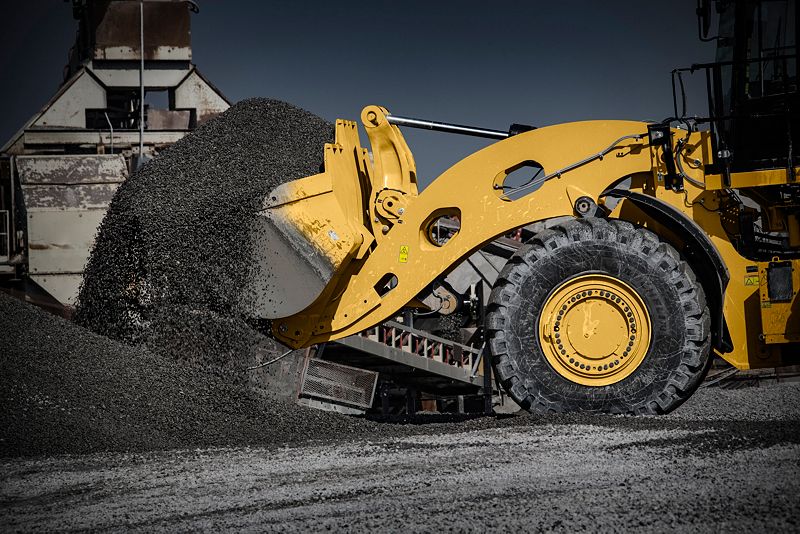

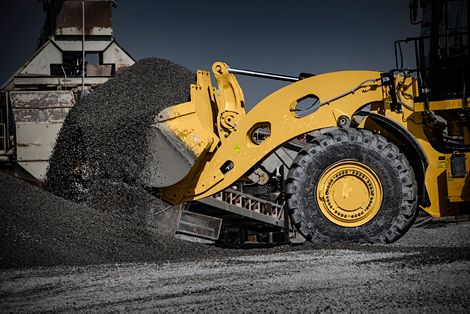

Bras de manutention
L'efficacité de nos bras de manutention éprouvés sur le terrain est synonyme pour vous d'une disponibilité et d'une productivité maximales.
- Excellente visibilité sur les lames du godet et sur la zone de travail grâce à la timonerie en Z.
- Absorption des charges à fortes contraintes par les bras de manutention en acier plein.
- Résistance accrue au niveau des zones clés grâce à l'utilisation de moulages monoblocs.
Timonerie avant
Pour garantir une durée de vie et une fiabilité optimales, les articulations à axe de la timonerie sont conçues avec un système de graissage automatique en option.
FIABILITÉ ÉPROUVÉETest

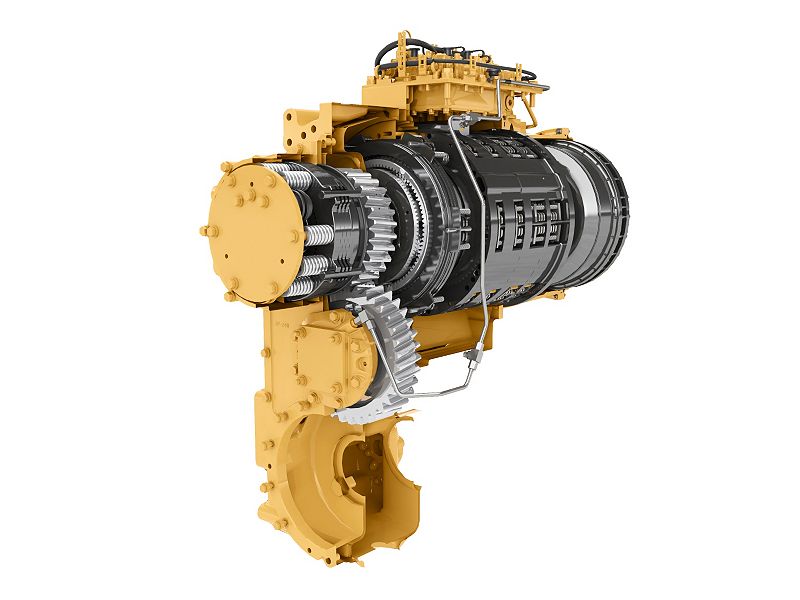

Transmission Powershift à trains planétaires Cat ®
Transmission Powershift à trains planétaires Cat ®
Votre réussite passe par une transmission de qualité supérieure, spécialement conçue pour les applications minières.
- Un passage de rapport homogène, souple et efficace grâce aux commandes électroniques intégrées.
- Traitement thermique des engrenages et des arbres pour étendre la durée de vie des composants et optimiser la fiabilité.
- Quatre rapports en marche avant et quatre rapports en marche arrière pour s'adapter à toutes vos applications.
Moteur C15 Cat
La longue durée de vie et l'efficacité exceptionnelles de votre 986K viennent de son Moteur C15® Cat. Ce moteur 6 cylindres avec turbocompresseur est conçu pour des performances optimales.
- Conforme aux normes sur les émissions Tier 4 Final/Stage IV ou aux normes chinoises Stage III pour moteurs non routiers et brésilienne MAR-1 équivalentes aux normes Tier 3 et Stage IIIA.
- Le système à injecteurs-pompes électroniques à commande mécanique (MEUI™) offre au C15 un parfait contrôle du calage, de la durée et de la pression d'injection.
- Le module de commande électronique Advanced Diesel Engine Management (ADEM™, gestion de moteur diesel évoluée) A4 gère l'alimentation en carburant afin d'optimiser les performances et de fournir une réponse rapide du moteur.
Pédale de dispositif de neutralisation de la transmission
- Prolonge la durée de vie des freins en neutralisant la transmission lorsque le frein de manœuvre est appliqué.
- Permet de fournir la pleine puissance au circuit d'équipement lorsque la machine est à l'arrêt pendant le chargement des tombereaux.
Point de consigne de neutralisation - Début de la modulation de pression du frein de manœuvre
Course de la pédale complète : pression de freinage maximum
PERFORMANCE ET PRODUCTIVITÉTest
Circuit hydraulique à détection de charge
Circuit hydraulique à détection de charge
Augmentez votre efficacité grâce à notre circuit hydraulique à détection de charge. Le circuit hydraulique à détection de charge optimise les performances car le débit n'est envoyé aux circuits d'équipement et de direction que si cela est nécessaire.
- Consommation de carburant réduite.
- Des performances et une efficacité constantes pour un échauffement du circuit moindre.
Commandes électro-hydrauliques
La réactivité accrue des équipements permet aux conducteurs de renforcer leur productivité.
- Travaillez confortablement grâce à des butées de vérin hydraulique à commande électronique.
- Appréciez les commandes souples faciles à utiliser.
- Activez aisément le désengagement automatique des équipements depuis l'intérieur de la cabine.
Circuit de direction
Un fonctionnement en toute sécurité de la chargeuse commence par un contrôle précis de la machine. C'est pour cette raison que nous avons équipé la 986K d'un circuit de direction load sensing.
- Augmentez votre efficacité grâce à nos pompes à cylindrée variable.
- Obtenez un positionnement précis pour faciliter le chargement dans les espaces de travail réduits grâce à l'angle de braquage de 35 degrés.
- Renforcez le confort du conducteur grâce aux commandes de direction et de transmission intégrées.
Système de filtration
Bénéficiez de performances et d'une fiabilité accrues de votre circuit hydraulique grâce à notre système de filtration avancé.
- Filtre de retour au refroidisseur d'huile hydraulique.
- Filtre pilote.
- Filtres de retour et crépines de retour au carter à l'intérieur du réservoir hydraulique.
- Crépines du refroidisseur d'huile d'essieu selon équipement.
MAÎTRISE ET CONFORT DE CONDUITETest
Un travail plus efficace et plus confortable des conducteurs grâce à une cabine inspirée par nos clients.
Entrée et sortie
Accès facile à la cabine grâce à sa nouvelle conception ergonomique.
- Accoudoir/direction STIC™ rabattable.
- Angles de l'échelle d'accès réduits.
- Éclairage de l'échelle de série.
Siège Comfort Cat série III
Améliorez le confort du conducteur et réduisez sa fatigue grâce au siège Comfort Cat série III.
- Dossier à mi-hauteur et coussins rembourrés ultra épais.
- Système à suspension pneumatique.
- Leviers et commandes de sièges à portée de main. Réglage possible dans 6 directions.
- Boîtier de commande des équipements et direction STIC montés sur le siège et bougeant avec lui.
- Ceinture de sécurité à enrouleur de 76 mm (3 in) de largeur.
- Ceinture de sécurité quatre points en option.
panneau de commande
Le positionnement ergonomique des commutateurs et de l'affichage d'informations offre aux conducteurs un meilleur confort tout au long de la journée, tous les jours.
- Les grands contacteurs à membrane rétro-éclairés disposent de témoins d'activation à DEL.
- Les contacteurs disposent de symboles ISO pour une identification rapide des fonctions.
- Un interrupteur à bascule à deux positions permet d'activer le frein de stationnement électrohydraulique.

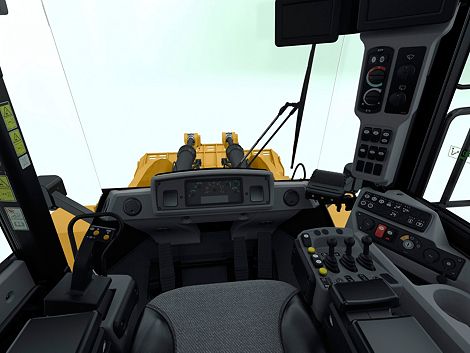

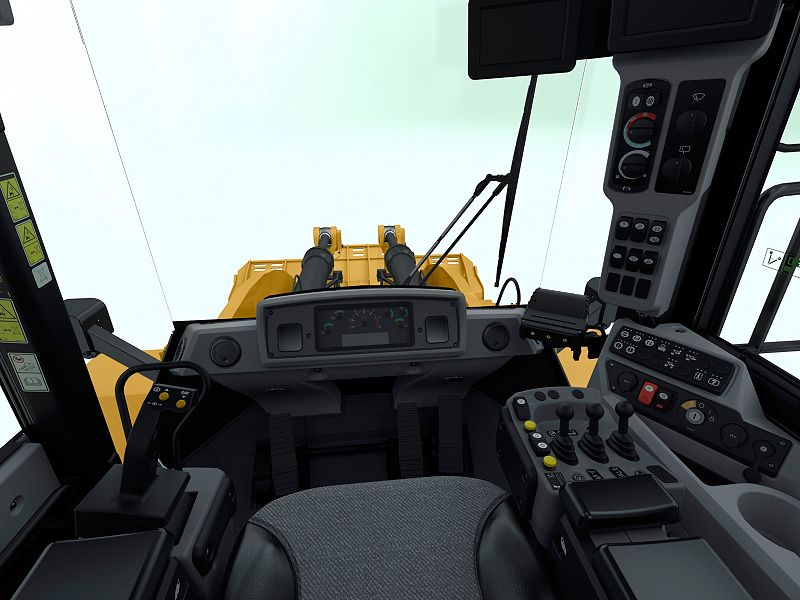

Poste de conduite
Améliorez la productivité de vos conducteurs grâce à l'environnement propre et confortable de nos cabines.
- Appréciez le faible niveau de vibrations obtenu grâce aux silentblocs de la cabine et à la suspension pneumatique du siège.
- Conservez la température souhaitée à l'intérieur de la cabine grâce aux commandes de température automatiques.
- Cabine pressurisée à air filtré.
- Niveaux sonores faibles.
- Plateau de rangement/panier-repas positionné judicieusement au niveau du sol.
PRODUCTIVITÉ BOOSTÉE PAR LES TECHNOLOGIESTest
Les commandes électroniques intégrées fournissent des niveaux d'informations variables pour le chantier et le conducteur. Cette intégration crée une machine intelligente et permet au conducteur d'être mieux informé, pour une productivité améliorée.
Affichage des informations
Nous avons travaillé sans relâche pour aider nos clients et les conducteurs à améliorer leurs performances grâce à notre écran tactile optimisé.
- Fonctionnement intuitif et navigation facile grâce à notre interface utilisateur améliorée.
- Des conducteurs tenus informés à tout moment du fonctionnement des circuits de la machine, pour des temps d'entretien réduits.
Cat Production Measurement
Transmet le poids de charge utile à la cabine, permettant ainsi aux conducteurs de peser les charges « à la volée » pendant les opérations de chargement. Les charges sont pesées au fur et à mesure que le godet est relevé pendant le cycle de levage, ce qui supprime le besoin d'interrompre le cycle de chargement et améliore l'efficacité du chargement.
- Les conducteurs peuvent visualiser le poids de charge sur l'écran d'affichage.
- Le retour d'informations instantané permet aux conducteurs de travailler plus efficacement.
- Grâce à l'afficheur, les conducteurs peuvent contrôler les données de poids et de cycles enregistrées.
Centrale de surveillance de la pression des pneus
La surveillance de la pression des pneus est une fonctionnalité pleinement intégrée qui permet aux conducteurs de surveiller le gonflage des pneus. Grâce à l'affichage des informations, le conducteur peut voir rapidement les réglages de pression et de température actuels de chaque pneu.
Product Link™ Cat Elite
Rationalisez la gestion de vos équipements avec la surveillance à distance Product Link.
- L'application Advanced Productivity (disponible sur abonnement) permet d'optimiser les opérations sur les chantiers, grâce à des informations détaillées comme la charge utile, le cycle, le rapport de consommation de carburant et la gestion à distance de la liste de tombereaux/matériaux.
- Accès à distance aux informations grâce à l'interface VisionLink® facile à utiliser.
- Optimisez le temps productif en restant informé sur les circuits de la machine et les codes de diagnostic.
- Suivez les données de la machine, telles que l'utilisation, la consommation de carburant et la charge utile.
- Restez informé de l'emplacement de la machine, des heures du compteur d'entretien et des rapports.
LA SÉCURITÉ AVANT TOUTTest
Nous améliorons en permanence nos produits afin d'offrir un environnement de travail sécurisé au conducteur et aux personnes qui travaillent sur le chantier.
Accès à la machine
- Les marchepieds à gauche et à droite de la machine, inclinés à 45 degrés, permettent au conducteur de monter sur la 986 K et d'en descendre de manière plus sûre.
- Des passerelles continues dotées de surfaces antidérapantes sont intégrées aux zones d'entretien.
- Trois points de contact peuvent être maintenus à tout moment grâce à des zones d'entretien accessibles depuis le sol ou une plate-forme.
Visibilité
- Les rétroviseurs montés sur la rambarde externe assurent une meilleure visibilité pour plus de sécurité.
- Cat Vision et Cat Detect avec radar en option permettent au conducteur d'avoir une meilleure perception de l'environnement autour de la machine.
- Les projecteurs halogène, à DEL ou au xénon (HID) offrent une excellente visibilité de la zone de travail.
- Gyrophares à DEL montés sur la cabine.
Poste de conduite
- Réduction du niveau de vibrations pour le conducteur grâce aux silentblocs de la cabine et aux commandes d'équipement et de direction montées sur le siège.
- Faibles niveaux sonores intérieurs.
- Cabine pressurisée à air filtré.
- Ceintures de sécurité 76 mm (3 in) installées de série sur le siège du conducteur.
ENTRETIEN ET MAINTENANCE RÉDUITSTest
Parce que la conception même de notre 986K permet de réduire les immobilisations, elle sera la clé de votre réussite.
Parce que la conception même de notre 986K permet de réduire les immobilisations, elle sera la clé de votre réussite.
- Des intervalles d'entretien plus longs pour les fluides et les filtres.
- Un entretien sûr et pratique grâce à des points d'entretien regroupés, accessibles depuis le sol ou la plate-forme.
- Points de graissage centralisés au niveau du sol pour le graissage des articulations à axe de la timonerie.
- Prises de pression à distance centralisées pour les composants du groupe motopropulseur.
- Centre d'entretien électrique au niveau du sol avec prise de démarrage auxiliaire, contacteur d'arrêt d'urgence du moteur, coupe-batterie et disjoncteurs.
SERVICE ET ASSISTANCE DE POINTETest
Assistance concessionnaire Cat légendaire
Assistance concessionnaire Cat légendaire
Véritable partenaire, votre concessionnaire Cat est toujours là au moment voulu.
- Programmes d'entretien préventif et contrats d'entretien garanti.
- Disponibilité des pièces inégalée.
- Améliorez votre efficacité grâce à la formation de vos conducteurs.
- Pièces d'origine Cat remanufacturées.
IMPACT ENVIRONNEMENTAL RÉDUITTest
Réduction de l'impact environnemental
Réduction de l'impact environnemental
Le concept de durabilité est au cœur des fonctionnalités de la 986K.
- Un système d'arrêt automatique permet d'économiser le carburant en évitant que le moteur ne tourne inutilement.
- Réduisez le gaspillage grâce à nos batteries sans entretien ou longue durée.
- Pour contribuer à l'optimisation de la durée de vie de la machine, Caterpillar propose un certain nombre d'options, telles que les programmes Reman et Certified Rebuild. Dans le cadre de ces programmes, les pièces réutilisées ou remanufacturées permettent de réaliser 40 à 70 % d'économies. Vous réduisez ainsi vos coûts d'exploitation tout en minimisant l'impact environnemental.
- Caterpillar propose des forfaits de mise à niveau pour équiper les anciens modèles des nouvelles fonctionnalités, maximisant ainsi vos ressources. Et si vous optez pour le programme Cat Certified Rebuild, ces mises à niveau sont comprises dans le processus de rénovation.
DES ACCESSOIRES ADAPTÉS À VOS BESOINSTest
Godets type Performance
Godets type Performance
Les godets hautes performances ont un profil optimisé pour une rétention des matériaux optimale et une réduction des temps d'excavation, ce qui se traduit à terme par des gains considérables en matière de productivité et de rendement énergétique. Tous les godets de la 986K sont fabriqués d'après les godets type Performance.
Godets roche
Conçus pour une utilisation en talus ou pour le chargement au front de calcaire et d'autres roches non traitées. Sert également au chargement du tombereau et de la trémie pour un large éventail de matériaux de carrières. Les outils d'attaque du sol comportent une lame de coupe en V avec des adaptateurs, des segments demi-flèche, des plaques d'usure de fond et des protections latérales.
Godets roche extra-robustes
Conçus pour une utilisation dans des applications telles que le chargement au front de matériau tout-venant compact ou la manutention de matériaux dans des conditions d'abrasion modérée et d'impacts importants. Les outils d'attaque du sol sont comparables aux godets roche, mais disposent en plus d'un renfort de fond, de renforts de rayon et de plaques d'usure du bord inférieur à boulonner. Les pièces d'usure connectées mécaniquement de la série 20 permettent une protection supplémentaire contre l'usure et une plus grande facilité d'entretien. Une protection d'extrémité de lame de base, des patins d'usure, des plaques d'usure latérales supplémentaires, des ailerons et un ensemble supplémentaire de protecteurs de longerons ont été ajoutés.
Godets normaux
Conçus pour être principalement utilisés dans des applications de mise en tas, de reprise au tas et de granulats. Les outils d'attaque du sol comprennent une lame de base droite avec un système de lame de coupe à boulonner. Les barres latérales incurvées permettent une meilleure rétention des matériaux.
Godets à charbon
Conçus avec une plus grande capacité pour les applications impliquant des matériaux non abrasifs et de faible masse volumique. Les outils d'attaque du sol comprennent une lame de base droite avec un système de lame de coupe à boulonner.
Outils d'attaque du sol Cat Advansys™
Protégez les composants coûteux. Réduisez vos coûts d'exploitation. Exploitez tout le potentiel de votre machine. Choisissez parmi ce large éventail d'outils d'attaque du sol Advansys hautes performances afin de répondre aux exigences de vos applications.
Technologie de retenue CapSure™
Simplifiez le remplacement des composants d'outils d'attaque du sol avec un système de retenue CapSure sans marteau pour une installation rapide, facile et sécurisée. Les protecteurs de longerons, les carénages et les pointes CapSure se verrouillent et se déverrouillent facilement en tournant un cliquet de 19 mm (¾ in) à 180 degrés.
ADÉQUATION EFFICACE DES ÉQUIPEMENTSTest

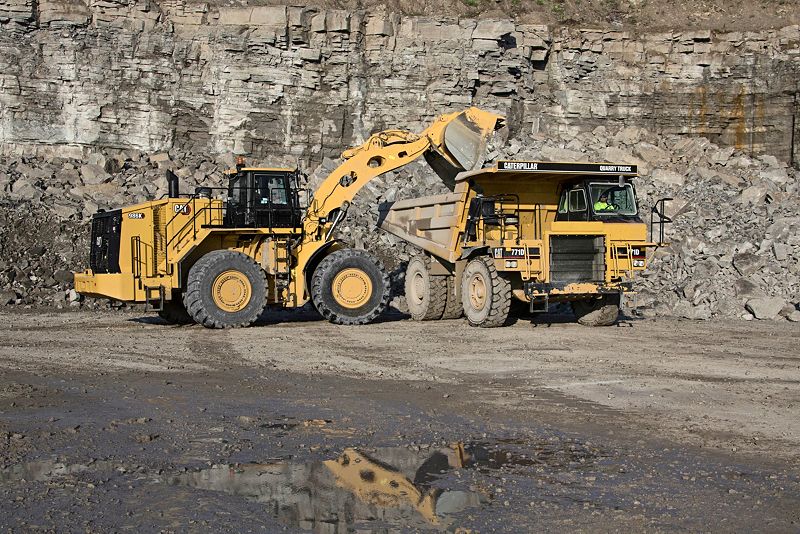

Des combinaisons efficaces
Des combinaisons efficaces
Pour obtenir des charges utiles élevées en minimisant les temps de chargement, un système de chargement/transport efficace commence par une parfaite combinaison de machines. Les chargeuses sur pneus Cat se combinent idéalement aux tombereaux de chantier et aux tombereaux articulés Cat afin d'optimiser le volume de matériaux déplacé avec des coûts d'exploitation par tonne les plus bas du marché.
La 986K avec timonerie standard est parfaitement adaptée au 770G (38,6 tonnes/42,6 tonnes US) en quatre passages. La 986K avec timonerie à grande hauteur de levage peut charger un 772G (47,7 tonnes/52 tonnes US) en 5 passages, et un 773E ou un 773G (56 tonnes/61,7 tonnes US) en 6 passages.
Moteur
| Puissance nette | 278kW373HP |
|---|---|
| Modèle de moteur | C15 Cat® |
| Émissions | Tier 4 Final/Stage IV, ou les normes chinoise Stage III pour moteurs non routiers et brésilienne MAR-1, et celles équivalentes à Tier 3 et Stage IIIA |
| Puissance brute – ISO 14396 | 335kW449HP |
| Vitesse à la puissance maximale - 1 600 tr/min - SAE J1995 | 340kW456HP |
| Vitesse à la puissance maximale - 1 600 tr/min - SAE J1995 (DIN) | 340kW462HP |
| Vitesse à la puissance maximale : 1 600 tr/min - ISO 14396 | 335kW449HP |
| Vitesse à la puissance maximale - 1 600 tr/min - ISO 14396 (DIN) | 335kW455HP |
| Régime nominal - 2 000 tr/min - CEE 80/1269 | 278kW373HP |
| Régime nominal - 2 000 tr/min - CEE 80/1269 (DIN) | 278kW378HP |
| Régime nominal - 2 000 tr/min - ISO 9249 | 278kW373HP |
| Régime nominal - 2 000 tr/min - ISO 9249 (DIN) | 278kW378HP |
| Régime nominal : 2 000 tr/min - SAE J1349 | 278kW373HP |
| Régime nominal - 2 000 tr/min - SAE J1349 (DIN) | 278kW378HP |
| Alésage | 137mm5.4in |
| Course | 171.5mm6.75in |
| Cylindrée | 15.2l927in² |
| Couple maximal (1200tr/min) - SAE J1995 | 2411N·m1778lb/ft |
| Réserve de couple | 16% |
Caractéristiques de fonctionnement
| Poids en ordre de marche | 44818kg98806lb |
|---|---|
| Poids en ordre de marche : standard | 44355kg97785lb |
| Poids en ordre de marche - grande hauteur de levage | 47175kg104005lb |
| Charge utile nominale - Face de carrière | 10t11ton (US) |
| Charge utile nominale : matériau en vrac (standard) | 12.7t14ton (US) |
| Charge utile nominale - Matériau en vrac (grande hauteur de levage) | 11t12.1ton (US) |
| Charge utile nominale : standard (front de carrière) | 10t11ton (US) |
| Charge utile nominale: levage standard (résistance à l'excavation faible à modérée) | 12.7t14ton (US) |
| Charge utile nominale - Grande hauteur de levage (front de carrière) | 10t11ton (US) |
| Charge utile nominale: grande hauteur de levage (résistance à l'excavation faible à modérée) | 11t12.1ton (US) |
| Plage de capacité du godet | 5-10,3 m³ (6,5-13,5 yd³) |
| Compatible avec tombereau Cat - Standard | 770/735/740/745 |
| Compatible avec tombereau Cat - Grande hauteur de levage | 772/773 |
Godets
| Capacités des godets | 5-10,3 m³ (6,5-13,5 yd³) |
|---|
Transmission
| Type de transmission | Transmission Powershift à trains planétaires Cat |
|---|---|
| Marche avant - 1 | 7.3km/h5mile/h |
| Marche avant – 2 | 12.2km/h8mile/h |
| Prise directe - Marche avant 2 | 12.7km/h8mile/h |
| Prise directe - Marche avant 3 | 22km/h14mile/h |
| Prise directe : marche avant 4 | 39km/h24mile/h |
| Marche arrière – 1 | 7.6km/h5mile/h |
| Marche arrière – 2 | 13.6km/h8mile/h |
| Prise directe - Marche arrière 2 | 14.1km/h9mile/h |
| Prise directe - Marche arrière 3 | 25km/h16mile/h |
| Prise directe – Marche arrière 4 | 40.8km/h25.4mile/h |
Circuit hydraulique - Levage/Inclinaison
| Système de levage/d'inclinaison - Circuit | Détection de charge |
|---|---|
| Circuit de levage/d'inclinaison - Pompe | 2 × 110 cm3, à cylindrée variable |
| Débit maximal à 2 165 tr/min | 470l/min123US gal/min |
| Réglage du clapet de décharge - Levage/inclinaison | 27900kPa4050psi |
| Vérin de levage - Alésage | 190mm7.5in |
| Vérin de levage - Course | 1138mm45in |
| Vérin d'inclinaison - Alésage | 170mm6.7in |
| Vérin d'inclinaison - Course | 722mm28.4in |
Temps de cycle hydraulique
| Redressement | 4.5s4.5s |
|---|---|
| Relevage | 9s9s |
| Vidage | 3.5s3.5s |
| Coûts | 5.2s5.2s |
| Abaissement en position libre | 4.3s4.3s |
| Temps de cycle hydraulique total | 21.3s21.3s |
Contenances pour l'entretien
| Réservoir de carburant | 535l141US gal |
|---|---|
| Circuits de refroidissement | 100l26US gal |
| Carter | 34l9US gal |
| Transmission | 75l20US gal |
| Remplissage du circuit hydraulique en usine | 330l87US gal |
| Circuit hydraulique - Réservoir uniquement | 130l34US gal |
Contenances
| Réservoir de carburant - Petite hauteur de levage | 481l127US gal |
|---|---|
| Réservoir de liquide d'échappement diesel (pour Tier 4 Final/Stage IV uniquement) | 23l6US gal |
| Huile d'essieu - Différentiels et réducteurs - Avant | 186l49US gal |
| Huile d'essieu - Différentiels et réducteurs - Arrière | 170l45US gal |
Circuit de climatisation
| Climatisation | Le système de climatisation de cette machine contient le gaz réfrigérant fluoré à effet de serre R134a (potentiel de réchauffement climatique = 1430). Le système contient 1,8 kg de réfrigérant, avec un équivalent CO2 de 2,574 tonne métrique. |
|---|
Essieux
| Avant | Fixe |
|---|---|
| Arrière | Tourillon |
| Angle d'oscillation | ±12.5° |
| Angle d'oscillation - Configuration des chaînes | ±8.5° |
Freins
| Freins | ISO 3450:2011 |
|---|
Circuit hydraulique : direction
| ISO 5010:2007 - Circuit de direction – Circuit | Détection de charge |
|---|---|
| ISO 5010:2007 - Circuit de direction – Pompe | À piston, à cylindrée variable |
| ISO 5010:2007 - Débit maximal à 1 400 tr/min | 200l/min52US gal/min |
| ISO 5010:2007 - Pression de coupure de direction | 27600kPa4000psi |
| ISO 5010:2007 - Angle de braquage total | 70° |
Cabine du conducteur
| Cadre ROPS/FOPS | Les cadres ROPS/FOPS sont conformes aux normes ISO 3471:2008 (ROPS) et ISO 3449:2005 Niveau II (FOPS) |
|---|
Niveaux sonores : standard
| Niveau sonore à l'intérieur de la cabine (ISO 6396) | 72dB(A)72dB(A) |
|---|---|
| Niveau sonore de la machine (ISO 6395) | 112dB(A)112dB(A) |
Niveaux sonores - Standard
| Nota | <ul><li>Le niveau de pression acoustique au poste de conduite a été mesuré conformément aux méthodes et conditions d'essai définies par la norme ISO 6396:2008. La mesure a été effectuée à 70 % de la vitesse maximale du ventilateur de refroidissement du moteur.</li><li>Le port de protections auditives peut s'avérer nécessaire lorsque l'on utilise une machine dont la cabine n'est pas correctement entretenue ou que l'on travaille avec les portes ou les vitres ouvertes pendant des périodes prolongées ou dans un environnement bruyant.</li><li>Le niveau de puissance acoustique de la machine a été mesuré conformément aux méthodes et conditions d'essai définies par la norme ISO 6395:2008. La mesure a été effectuée à 70 % de la vitesse maximale du ventilateur de refroidissement du moteur.</li></ul> |
|---|
Niveaux sonores : insonorisation
| Niveau sonore à l'intérieur de la cabine (ISO 6396) | 72dB(A)72dB(A) |
|---|---|
| Niveau sonore de la machine (ISO 6395) | 110dB(A)110dB(A) |
Niveaux sonores - Insonorisation
| Nota | <ul><li>Le niveau de pression acoustique au poste de conduite a été mesuré conformément aux méthodes et conditions d'essai définies par la norme ISO 6396:2008. La mesure a été effectuée à 70 % de la vitesse maximale du ventilateur de refroidissement du moteur.</li><li>Le port de protections auditives peut s'avérer nécessaire lorsque l'on utilise une machine dont la cabine n'est pas correctement entretenue ou que l'on travaille avec les portes ou les vitres ouvertes pendant des périodes prolongées ou dans un environnement bruyant.</li><li>Le niveau de puissance acoustique de la machine a été mesuré conformément aux méthodes et conditions d'essai définies par la norme ISO 6395:2008. La mesure a été effectuée à 70 % de la vitesse maximale du ventilateur de refroidissement du moteur.</li></ul> |
|---|
Dimensions (approximatives) - Timonerie de levage standard
| Du sol au sommet du cadre ROPS | 4100mm13.5ft |
|---|---|
| Du sol au sommet des tuyaux d'échappement | 4060mm13.3ft |
| Du sol au sommet du capot | 3270mm10.7ft |
| Du sol au centre du pont avant | 978mm3.2ft |
| Garde au sol par rapport au réservoir de carburant | 691mm2.3ft |
| Garde au sol par rapport au bas de l'articulation | 459mm1.5ft |
| Levage à la portée maximale | 2175mm7.1ft |
| Hauteur au levage maxi | 3079mm10.1ft |
| Hauteur d'axe du godet - Levage maximal | 4912mm16.1ft |
| Hauteur maximale hors tout - Godet relevé | 6817mm22.4ft |
| De l'axe du pont arrière au pare-chocs | 3132mm10.3ft |
| Empattement | 3810mm12.5ft |
| Longueur maximale hors tout | 11143mm36.6ft |
| De l'axe du pont avant à l'extrémité du godet | 4201mm13.8ft |
| Nota | <ul><li>Toutes les dimensions sont approximatives.</li><li>Les spécifications sont calculées avec un godet pour roche de 6,1 m³ (8,0 yd³).</li></ul> |
Dimensions (approximatives) - Grande hauteur de levage
| Du sol au sommet du cadre ROPS | 4100mm13.5ft |
|---|---|
| Du sol au sommet des tuyaux d'échappement | 4060mm13.3ft |
| Du sol au sommet du capot | 3270mm10.7ft |
| Du sol au centre du pont avant | 978mm3.2ft |
| Garde au sol par rapport au réservoir de carburant | 691mm2.3ft |
| Garde au sol par rapport au bas de l'articulation | 459mm1.5ft |
| Levage à la portée maximale | 2248mm7.4ft |
| Hauteur au levage maxi | 3538mm11.6ft |
| Hauteur d'axe du godet - Levage maximal | 5371mm17.6ft |
| Hauteur maximale hors tout - Godet relevé | 7276mm23.9ft |
| De l'axe du pont arrière au pare-chocs | 3132mm10.3ft |
| Empattement | 3810mm12.5ft |
| Longueur maximale hors tout | 11591mm38ft |
| De l'axe du pont avant à l'extrémité du godet | 4649mm15.3ft |
| Nota | <ul><li>Toutes les dimensions sont approximatives.</li><li>Les spécifications sont calculées avec un godet pour roche de 6,1 m³ (8,0 yd³).</li></ul> |
Vue extérieure à 360° (HTML)
Vue extérieure à 360° Double-cliquez sur l'image pour effectuer un zoom avant sur une zone du produit.
Vue intérieure à 360° (HTML)
Vue intérieure à 360°. Double-cliquez sur l'image pour effectuer un zoom avant sur une zone du produit.
Surmac Guyane
Surmac Guyane Cat® est le distributeur officiel des équipements et matériels de chantier Caterpillar en Guyane française depuis 2016. Appartenant au groupe Kersten présent au Suriname depuis plus de 250 ans, Surmac Guyane bénéficie de l'expérience de Surmac Suriname, distributeur officiel des marques Caterpillar, Massey Ferguson, Wacker Neuson... depuis plus de 75 ans.
Services
- Nos solutions de gestion de l'Équipment
- Pieces detachees
- Demande de maintenance
