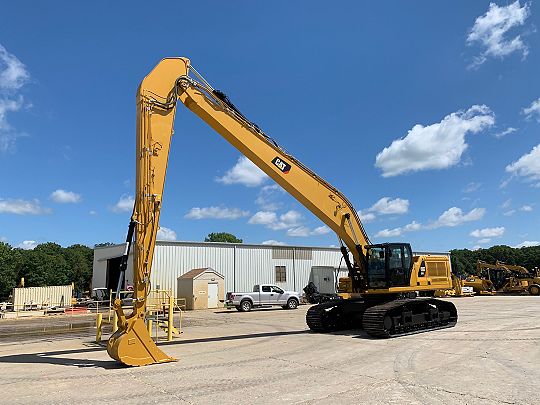

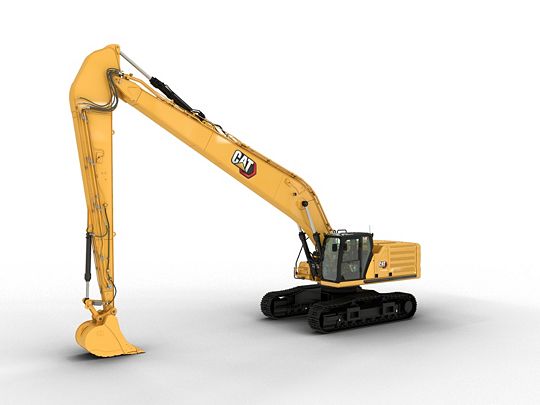

Pelle hydraulique longue portée 340

La pelle hydraulique 340 Cat® offre une efficacité dans toutes les applications. Des technologies simples à utiliser telles que Cat Grade avec module 2D, Grade Assist, Payload et la barrière électronique sont proposées de série à la sortie de l'usine pour augmenter la productivité du conducteur de jusqu'à 45 %. Associez ces technologies à une cabine ergonomique, des intervalles d'entretien plus espacés garantissant une baisse pouvant aller jusqu'à 15 % sur les coûts d'entretien et un système d'alimentation améliorant le rendement énergétique jusqu'à 15 % maximum, et vous obtenez une pelle hydraulique garantissant un faible coût par unité de production capable d'effectuer les travaux les plus difficiles.

Les fonctionnalités disponibles varient selon les régions. Contactez votre concessionnaire Cat pour connaître les configurations spécifiques disponibles dans votre région.



TOUTES DERNIÈRES CARACTÉRISTIQUESTest

  • Améliorations du moniteur de la cabine.
  1. L'interface utilisateur toujours plus améliorée permet une navigation intuitive tout en minimisant l'interruption de performance via le menu tactile facile à utiliser.
  2. Identifiez rapidement les applications avec une vue de liste sous forme de grille, des noms d'application abrégés et des options de menu catégorisées.
  3. Un centre de notifications fournit au conducteur les informations importantes et affiche des messages sans réduire l'image de la caméra.
  4. Des notifications à code couleur permettent de distinguer les messages critiques des autres messages.
  5. Utilisez le code QR sur le moniteur pour découvrir la machine et les fonctions technologiques au moyen d'une série complète de vidéos explicatives.

Les fonctionnalités disponibles varient selon les régions. Pour plus d'informations sur les offres disponibles dans votre région, veuillez contacter votre concessionnaire Cat local.Numéro de version : 08C

AMÉLIOREZ VOTRE EFFICACITÉ ET VOTRE PRODUCTIVITÉTest

  • Optimisez la productivité jusqu'à 45 % par rapport au nivellement traditionnel grâce au système Cat Grade 2D équipé de série (inclut un mode Pour information et une fonctionnalité laser). Effectuez vos opérations d'excavation à l'aide d'un guidage sur la profondeur, la pente et la distance horizontale par rapport à la pente.
  • Le système de pesée embarqué Cat Payload standard vous aide à obtenir des charges cibles précises et augmenter l'efficacité de chargement grâce à la pesée mobile et aux estimations en temps réel de votre charge utile sans avoir à pivoter. Suivez votre productivité quotidienne (par ex : poids cibles des camions et nombre de charges/cycles). L'étalonnage peut être effectué en quelques minutes.
  • Combinez Payload et VisionLink® et gérez à distance vos objectifs de production.
  • Emmenez vos données de charge utile avec vous. Avec le port USB du moniteur, vous pouvez télécharger les données de travail des 30 derniers jours afin de suivre l'avancement du chantier sans avoir besoin d'une connexion Internet ou d'un abonnement à VisionLink®.
  • Mettez le système à niveau vers Cat Grade avec 3D (en option) pour créer et modifier les schémas facilement et visionner toute la plage de mouvement de la timonerie avant sur un deuxième moniteur à écran tactile haute résolution de 254 mm (10 in). Soyez au courant de la position exacte de la pelle hydraulique grâce aux systèmes GPS et GLONASS. La machine compense automatiquement l'inclinaison et le roulement de la pelle hydraulique provoqués par l'état du terrain en pente.
  • Vous avez déjà investi dans un système 3D d'une autre marque ? Ce n'est pas un problème. Les technologies Cat standard comme Grade avec module 2D s'intègrent aisément avec ce système afin de fournir les résultats précis que vous attendez.
  • Tous les systèmes Cat Grade sont compatibles avec les radios et stations de base de Trimble, Topcon et Leica. Avez-vous déjà investi dans une infrastructure de nivellement ? Vous pouvez installer sur la machine des systèmes de nivellement de Trimble, Topcon et Leica.


FINIES LES APPROXIMATIONS LORS DE LA GESTION DE VOS ÉQUIPEMENTSTest

  • VisionLink® fournit des informations de données exploitables pour toutes les ressources, indépendamment de la taille du parc ou du constructeur d'équipement.* Examinez les données d'équipement à partir de votre ordinateur de bureau ou de votre appareil mobile afin de maximiser le temps productif et d'optimiser vos ressources. Les tableaux de bord fournissent des informations telles que les heures, les kilomètres, la position, le temps de ralenti et la consommation de carburant. Prenez des décisions éclairées qui permettent de réduire les coûts, de simplifier l'entretien et d'améliorer la sécurité sur votre chantier.
  • VisionLink Productivity collecte et résume des données télématiques de machine et de chantier à partir de tous vos équipements, indépendamment du constructeur.* Visualisez des informations exploitables comme le temps de ralenti, la consommation de carburant, la localisation, la charge utile, le nombre de chargements, le nombre total de cycles, etc. pour améliorer le rendement, la productivité et l'utilisation des machines. Accédez aux données depuis n'importe où, via un appareil mobile, une tablette ou un ordinateur de bureau, sur le chantier ou à distance.
  • Remote Troubleshoot (Dépannage à distance) est une application mobile qui permet à votre concessionnaire Cat de réaliser des tests de diagnostic sur votre machine connectée à distance afin der garantir la résolution rapide des problèmes et réduire les immobilisations.
  • Remote Flash (Mise à jour à distance) est une application mobile qui vous permet de mettre à jour le logiciel embarqué sans la présence d'un technicien. Vous pouvez ainsi lancer des mises à jour de logiciel à votre convenance afin d'augmenter votre efficacité opérationnelle globale.
  • Le localisateur d'équipement PL161 Cat vous permet de suivre les équipements sur l'ensemble des chantiers, de réduire le nombre d'équipements perdus et de planifier l'entretien et le remplacement des équipements.La fonction de reconnaissance de l'outil de travail ajuste automatiquement les paramètres de la machine en fonction de l'outil sélectionné.

* La disponibilité des champs des données peut varier selon le constructeur d'équipement.

Hautes performances avec une consommation de carburant réduiteTest

  • Les technologies Cat peuvent réduire la fatigue du conducteur, les coûts d'exploitation et la consommation de carburant.
  • Adaptez la pelle hydraulique au travail à réaliser grâce à trois modes de puissance : Puissance, Smart et Éco. Le mode Smart adapte automatiquement la puissance moteur et hydraulique aux conditions d'excavation, offrant une puissance maximale en cas de besoin et réduisant la puissance lorsqu'elle n'est pas indispensable afin d'économiser du carburant.
  • Le circuit hydraulique avancé offre l'équilibre optimal de puissance et d'efficacité tout en vous donnant le contrôle nécessaire pour répondre aux besoins d'excavation précis.
  • Les options hydrauliques auxiliaires vous assurent la polyvalence requise pour utiliser une large gamme d'équipements Cat.
  • Ne laissez pas la température être un obstacle au travail. Cette pelle hydraulique offre une capacité de température ambiante élevée de 52 °C (125 °F) et une capacité de démarrage à froid à -18 °C (0 °F).
  • Les pointes de godet auto-affûtées Advansys™ augmentent la production et réduisent les coûts grâce à une durée de vie des pointes plus longue.


FACILE À UTILISERTest

  • Démarrez le moteur via un bouton-poussoir ; utilisez un porte-clés Bluetooth® ou la fonction d'ID de conducteur unique.
  • Programmez le mode de puissance et les préférences du manipulateur souhaités avec l'identifiant du conducteur; la pelle hydraulique mémorise vos paramètres pour tous vos travaux suivants.
  • Le préchauffage automatique de l'huile hydraulique accélère le démarrage par temps froid et contribue à prolonger la durée de vie des composants.
  • Naviguez rapidement sur le moniteur à écran tactile haute résolution de 254 mm (10 in) standard ou à l'aide de la molette de commande.
  • Un deuxième moniteur de 254 mm (10 in) est disponible pour Cat Grade avec module 3D.
  • Vous n'êtes pas certain de comprendre le fonctionnement d'une fonction ou de savoir comment entretenir la pelle hydraulique ? Assurez-vous de toujours disposer du manuel du conducteur à portée de vos doigts sur le moniteur à écran tactile.
  • Le localisateur d'équipement PL161 Cat est un appareil Bluetooth conçu pour indiquer aux utilisateurs où se trouvent les équipements sur l'ensemble des chantiers. Ce dernier permet de réduire le nombre d'équipements perdus et de planifier l'entretien et le remplacement des équipements. Le PL161 s'intègre facilement à VisionLink® pour permettre une gestion complète du parc de machines et d'équipements à partir du tableau de bord sur un smartphone ou une tablette afin de visualiser les détails de localisation et de suivi.
  • Économisez du temps et de l'énergie grâce à la fonctionnalité de reconnaissance des outils de travail. Une simple secousse de l'outil attelé permet de confirmer son identité et il est également possible de vérifier que tous les paramètres de l'équipement (pression, débit et dimensions) sont corrects afin de pouvoir se mettre au travail rapidement et efficacement.
  • La fonction d'arrêt automatique du marteau vous permet d'éviter une usure inutile de l'équipement et de la pelle hydraulique. Il vous suffit de l'activer via le moniteur : vous et vos collègues conducteurs serez avertis après 15 secondes d'amorçage continu, suivi d'un arrêt automatique du marteau au bout de 30 secondes.
  • Il est encore plus facile de déplacer la pelle hydraulique grâce à la direction de bras Cat. Il vous suffit d'appuyer sur un bouton et d'utiliser une main pour avancer et tourner au lieu des deux mains sur des leviers ou des deux pieds sur des pédales.
  • Besoin de plus de force de levage pendant votre travail ? Le levage pour charges lourdes automatique vous offre une augmentation de puissance de 8 % au moment exact où vous en avez besoin et aussi longtemps que nécessaire.


FACILITÉ D'ENTRETIENTest

  • Optimisez la productivité grâce aux rappels d'entretien proactifs. Le système intégré de gestion de l'état des véhicules alerte le conducteur, en lui indiquant des instructions d'entretien pas-à-pas ainsi que les pièces nécessaires, de manière à éviter toute immobilisation inutile.
  • Attendez-vous à des coûts de maintenance réduits en raison des intervalles d'entretien plus espacés et synchronisés.
  • Contrôlez l'huile du circuit hydraulique et vidangez facilement l'eau du circuit de carburant ainsi que l'eau du réservoir de carburant depuis le niveau du sol.
  • Suivez la durée de vie du filtre et les intervalles d'entretien de votre pelle hydraulique via le moniteur à l'intérieur de la cabine.
  • Remplacez tous les filtres à carburant à une durée synchronisée de 1 000 heures. Les filtres à huile et à carburant sont regroupés et situés sur le côté droit de la machine pour faciliter l'entretien.
  • Le filtre à huile hydraulique offre une excellente filtration ; les clapets antirefoulement permettent de maintenir la propreté de l'huile lors du remplacement du filtre.
  • Le ventilateur du circuit de refroidissement à hautes performances possède une fonction de marche arrière automatique en option ; réglez l'intervalle que vous voulez et il éliminera rapidement les débris sans interrompre votre travail.
  • Les orifices S·O·SSM simplifient l'entretien, et permettent le prélèvement rapide et aisé d'échantillons de liquide à des fins d'analyse.


MEILLEUR CONFORT DE TRAVAILTest

  • Choisissez entre les cabines Deluxe et Premium, toutes deux équipées de la climatisation automatique.
  • Installez-vous dans les larges sièges qui peuvent être adaptés aux conducteurs de toute taille.
  • Restez au chaud avec le siège Deluxe ; restez au chaud ou au frais avec le siège Premium.
  • Bénéficiez d'un large espacement entre les consoles pour un environnement plus confortable.
  • Entrez dans la cabine et sortez de celle – ci plus facilement à l'aide de la console gauche rabattable.
  • Manœuvrez sans effort la pelle hydraulique à l'aide de commandes faciles d'accès situées devant vous.
  • Bénéficiez d'un grand espace de rangement pour votre matériel à l'intérieur de la cabine sous et derrière le siège, en hauteur et dans les consoles. Un porte – gobelet, un porte – document, un porte – bouteille et une patère sont également fournis.
  • Utilisez la technologie Bluetooth® et les ports USB de la radio équipés de série pour connecter vos dispositifs personnels et passer des appels mains libres.


TRAVAILLEZ EN TOUTE SÉCURITÉTest

  • Travaillez en toute sécurité dans des structures ou à proximité de la circulation grâce à la fonctionnalité de barrière électronique 2D de série, intégrée en usine, qui empêche toute pièce de la pelle hydraulique de sortir des points définis par le conducteur pour éviter tout danger et tout accident sur le chantier.
  • La cabine ROPS (Rollover Protective Structure, cadre de protection en cas de retournement) standard est conforme à la norme ISO 12117-2:2008.
  • Un indicateur du sens de déplacement permet aux conducteurs de savoir dans quel sens activer les leviers de translation.
  • Bénéficiez d'une excellente visibilité sur la tranchée, dans chaque sens d'orientation et derrière vous à l'aide de montants de cabine étroits, de grandes vitres et d'un capot de moteur plat.
  • Lorsqu'il est activé, le contacteur d'arrêt au niveau du sol interrompt l'alimentation du moteur en carburant et arrête la machine.
  • Une caméra de recul est montée de série. Mettez le système à niveau vers une visibilité à 360° et vous visualiserez facilement les objets et le personnel se trouvant autour de la pelle hydraulique en un seul coup d'œil.
  • Les marches dentelées et la plaque perforée antidérapante sur la plate-forme d'entretien aident à éviter toute glissade.


DURABILITÉTest

  • Le moteur C9.3B Cat® est conforme aux normes sur les émissions de l'EPA Tier 4 Final pour les États-Unis, Stage V pour l'Union européenne et 2014 pour le Japon.
  • Les moteurs diesel Cat doivent utiliser du diesel ULSD (Ultra Low Sulfur Diesel, diesel à très faible teneur en soufre contenant 15 ppm de soufre ou moins) ou du diesel ULSD mélangé aux carburants à faible intensité en carbone suivants**, jusqu'à : 20 % de biodiesel FAME (fatty acid methyl ester, ester méthylique d'acide gras)* ou 100% de diesel renouvelable, les carburants HVO (Hydrogenated Vegetable Oil, huile végétale hydrogénée) et GTL (Gas-To-Liquid, gaz liquéfié). Référez – vous aux directives pour une application réussie. Veuillez contacter votre concessionnaire Cat ou référez-vous à la publication spéciale SEBU6250 Caterpillar Machine Fluids Recommendations (Recommandations relatives aux liquides des équipements Caterpillar).
  • VisionLink® affiche les émissions de CO2 des ressources surveillées ; ces émissions sont calculées par type de carburant pour la consommation de carburant en fonctionnement chaque jour sur une plage de dates sélectionnée.
  • Les technologies Cat Grade allient le guidage de pointe à une commande de machine automatisée optionnelle pour vous aider à atteindre les objectifs de nivellement tout en réduisant la consommation de carburant et les émissions de gaz à effets de serre grâce à l'amélioration du rendement, de la productivité sur le chantier et de la précision.
  • La commande automatique du régime moteur réduit la consommation inutile de carburant et les émissions des gaz à effet de serre en permettant au moteur de passer automatiquement en mode de ralenti quand la machine ne travaille pas.
  • Cat® Payload pour pelles hydrauliques fournit une pesée du matériau en déplacement qui permet de réduire la consommation de carburant grâce à l'amélioration du rendement, de la productivité sur le chantier et à la suppression des trajets requis pour accéder à la balance.
  • La barrière électronique 2D Cat® maintient la timonerie avant à l'intérieur d'une zone de travail prédéfinie afin d'éviter des dangers tels que ceux liés à la circulation (cela permet non seulement de garder le personnel sain et sauf, mais également d'éviter des réparations, des immobilisations et des amendes coûteuses pour le chantier).
  • La mise à jour à distance réduit les immobilisations et les temps d'entretien tout en maintenant le fonctionnement de vos ressources à un rendement optimal. Les alertes de mises à jour de la machine sont envoyées virtuellement par votre concessionnaire Cat et les mises à jour peuvent être effectuées sans nécessiter la présence d'un technicien du concessionnaire sur place.
  • Le dépistage des pannes à distance réduit les temps d'entretien et maintient le fonctionnement de la machine au rendement optimal en permettant à votre concessionnaire Cat de tester la machine virtuellement pendant le travail. Une fois qu'un problème est identifié, un technicien peut le résoudre immédiatement, ce qui permet de gagner du temps et de l'argent.
  • La formation d'un opérateur compétent est un investissement intéressant. Les conducteurs qualifiés contribuent à votre rentabilité en optimisant la productivité, en évitant les temps d'arrêt coûteux et en assurant la sécurité sur le chantier, ce qui peut contribuer à améliorer votre rendement énergétique et à réduire les émissions de gaz à effet de serre.

*Les moteurs sans dispositif de post-traitement peuvent utiliser des mélanges plus élevés, contenant jusqu'à 100 % de biodiesel (pour l'utilisation de mélanges supérieurs à 20 % de biodiesel, consultez votre concessionnaire Cat).
**Au niveau du tuyau d'échappement, les émissions de gaz à effet de serre des carburants à faible intensité de carbone sont quasiment identiques à celles des carburants traditionnels.


Moteur

Puissance nette – ISO 9249258.3kW346HP
Puissance nette – ISO 9249 (DIN)351HP (unités métriques)351HP (unités métriques)
Modèle de moteurC9.3B
Puissance moteur – ISO 14396259kW347HP
Puissance moteur – ISO14396 (DIN)352HP (unités métriques)352HP (unités métriques)
Alésage115mm5in
Course149mm6in
Cylindrée9.3l568in³
Compatibilité avec le biodieselJusqu'au B20¹
ÉmissionsConforme aux normes sur les émissions Tier 4 Final de l'EPA pour les État-Unis, Stage V pour l'Union européenne et 2014 pour le Japon.
Nota (1)La puissance nette annoncée désigne la puissance disponible au volant lorsque le moteur est équipé d'un ventilateur, d'un circuit d'admission d'air, d'un circuit d'échappement et d'un alternateur à un régime moteur de 1 900 tr/min. La puissance annoncée est testée selon les normes spécifiques en vigueur au moment de la fabrication.
Nota (2)¹Les moteurs diesel Cat doivent utiliser du carburant ULSD (Ultra Low Sulfur Diesel, diesel à très faible teneur en soufre contenant 15 ppm de soufre ou moins) ou du carburant ULSD mélangé aux carburants à faible intensité en carbone suivants** contenant jusqu'à : 20 % de biodiesel FAME (fatty acid methyl ester, ester méthylique d'acide gras)* ou 100 % de diesel renouvelable, les carburants HVO (hydrogenated vegetable oil, huile végétale hydrogénée) et GTL (Gas-To-Liquid, gaz liquéfié). Se référer aux directives pour une application performante. Veuillez vous adresser à votre concessionnaire Cat ou consulter la publication « Caterpillar Machine Fluids Recommendations » (Recommandations relatives aux liquides des machines Caterpillar) (SEBU6250) pour plus de détails. *Les moteurs sans dispositif de post-traitement peuvent utiliser des mélanges plus élevés, contenant jusqu'à 100 % de biodiesel (pour l'utilisation de mélanges supérieurs à 20 % de biodiesel, consultez votre concessionnaire Cat). **Au niveau du tuyau d'échappement, les émissions de gaz à effet de serre des carburants à faible intensité de carbone sont quasiment identiques à celles des carburants traditionnels.

Poids

Poids en ordre de marche43800kg96500lb
NotaFlèche LRE de train de roulement extra-robuste haut et large, bras LRE7.1B1 (23'4"), godet usage courant (GD) 0,95 m³ (1,24 yd³), patins à triple arête de 850 mm (33") et contrepoids 10,35 mt (22 800 lb).

Plages et forces de travail

Profondeur d'excavation maximale13050mm42.8ft
FlècheFlèche LRE 10,6 m (34'9")
BrasBras LRE 7,1 m (23'4")
GodetGD 0,95 m³ (1,24 yd³)
Portée maximale au niveau du sol18080mm59.3ft
Hauteur de coupe maximale15620mm51.2ft
Hauteur de chargement maximale12770mm41.9ft
Hauteur de chargement minimale3210mm10.5ft
Profondeur de coupe maximale pour fond plat de 2 440 mm (8 ft)12960mm35ft
Force d'excavation du godet – ISO141kN31590lbf
Force d'excavation du bras – ISO92kN20750lbf

Circuit hydraulique

Circuit principal – Débit maximal560 l/min (148 US gal/min)
Pression maximale – Équipement35000kPa5076psi
Pression maximale – Équipement – Mode levage38000kPa5511psi
Pression maximale – Translation35000kPa5076psi
Pression maximale – Orientation29400kPa4264psi

Mécanisme d'orientation

Couple d'orientation maximal143kN·m105471ft·lbf

Contenances pour l'entretien

Contenance du réservoir de carburant600l158.5gal (US)
Circuit de refroidissement40l10.5gal (US)
Huile moteur32l8.5gal (US)
Réducteur d'orientation18l4.8gal (US)
Réducteur – Chacun8l2.1gal (US)
Circuit hydraulique – Réservoir compris373l98.5gal (US)
Réservoir hydraulique161l42.5gal (US)
Réservoir de DEF80l21.1gal (US)

Dimensions

FlècheFlèche LRE 10,6 m (34'9")
BrasBras LRE 7,1 m (23'4")
GodetGD 0,95 m³ (1,24 yd³)
Hauteur d'expédition – Sommet de la cabine3400mm11.2ft
Hauteur des mains courantes3390mm11.1ft
Longueur d'expédition15310mm50.2ft
Rayon d'encombrement arrière3530mm11.6ft
Garde au sol du contrepoids1470mm4.8ft
Garde au sol720mm2.4ft
Longueur des chaînes5030mm15.5ft
Longueur des chaînes jusqu'au centre des galets4040mm13.3ft
Voie des chaînes2930mm9.6ft
Largeur de transport3780mm12.4ft

Circuit de climatisation

ClimatisationLe système de climatisation de cette machine contient du gaz réfrigérant fluoré à effet de serre R134a (potentiel de réchauffement climatique = 1 430). Le système contient 1,0 kg (2,2 lb) de réfrigérant, soit un équivalent CO2 de 1,430 tonnes métriques (1,576 tonnes US).
