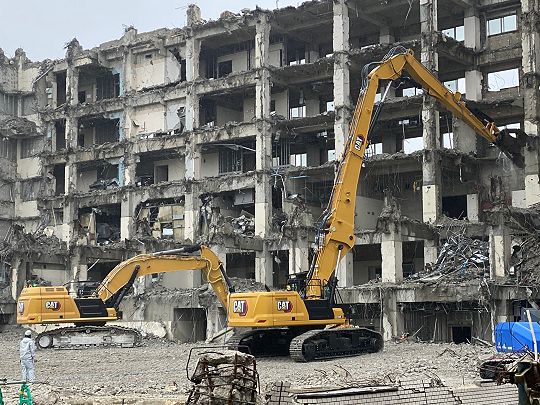

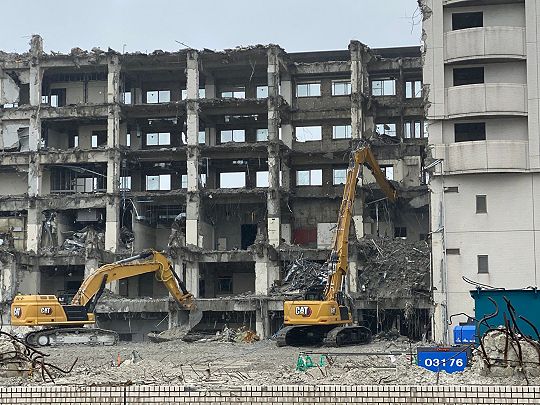

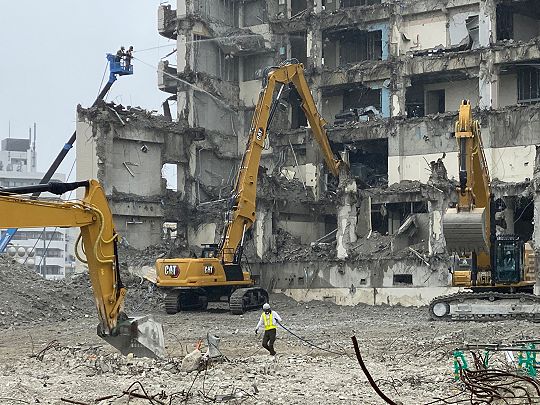

Pelle hydraulique pour démolition grande hauteur 340 UHD
La 340 UHD Cat® fournit des solutions machine optimales pour la démolition de bâtiments comportant jusqu'à 8 étages. Avec son système de raccordement unique, vous pouvez basculer entre deux longueurs d'équipement UHD et deux types de flèches adaptables et de bras sans outils spéciaux en 15 minutes. Vous ne trouverez simplement pas de meilleur choix dans la catégorie 50 tonnes pour la démolition.
Les documents
TOUTES DERNIÈRES CARACTÉRISTIQUESTest
- Améliorations du moniteur de la cabine.
- L'interface utilisateur toujours plus améliorée permet une navigation intuitive tout en minimisant l'interruption de performance via le menu tactile facile à utiliser.
- Identifiez rapidement les applications avec une vue de liste sous forme de grille, des noms d'application abrégés et des options de menu catégorisées.
- Un centre de notifications fournit au conducteur les informations importantes et affiche des messages sans réduire l'image de la caméra.
- Des notifications à code couleur permettent de distinguer les messages critiques des autres messages.
- Utilisez le code QR sur le moniteur pour découvrir la machine et les fonctions technologiques au moyen d'une série complète de vidéos explicatives.
Les fonctionnalités disponibles varient selon les régions. Pour plus d'informations sur les offres disponibles dans votre région, veuillez contacter votre concessionnaire Cat local.Numéro de version : 08C
SUPÉRIEURESTest
- Le modèle UHD peut atteindre 18,6 m (60 ft 11 in) de hauteur de tige verticale, travaillant avec un outil de 3,7 tonnes (8 157 lbs) avec une portée horizontale de 11,7 m (38 ft 4 in).
- La centrale de surveillance de stabilité active Cat informe le conducteur en permanence de la position de l'outil de travail dans la plage de travail sécurisée, et l'avertit lorsque la limite de stabilité est bientôt atteinte.
- Le train de roulement à voie variable à commande hydraulique offre une stabilité exceptionnelle lorsqu'il est déployé à 4000 mm (13 ft). Il se rétracte par ailleurs à 3000 mm (10 ft) pour faciliter son transport.
- La caméra de vision arrière et les caméras sur le côté droit de série améliorent la visibilité.
- Le moteur C9.3B peut fonctionner avec du carburant biodiesel jusqu'à B20, et est conforme aux normes sur les émissions Stage V de l'Union européenne, Tier 4 Final EPA des États-Unis et 2014 du Japon.
- Adaptez la pelle hydraulique au travail à réaliser grâce à trois modes de puissance : Puissance, Smart et ECO. Le mode Smart adapte automatiquement la puissance moteur et hydraulique aux exigences de travail, offrant une puissance maximale en cas de besoin et réduisant la puissance lorsqu'elle n'est pas indispensable afin d'économiser du carburant.
- Les ventilateurs hydrauliques haute efficacité à sens de marche inversé refroidissent le moteur sur demande afin de réduire la consommation de carburant.
- Profitez de davantage d'efficacité opérationnelle grâce aux technologies Cat qui réduisent la fatigue du conducteur, les coûts d'exploitation et la consommation de carburant.
CONFORT DU CONDUCTEURTest
- La cabine de démolition avec protections OPG comporte une vitre en verre laminé de 10 mm (0,4”), avant et toit, avec taux d'impact P5A
. - Inclinable à 30° pour un champ de vision plus productif et confortable.
- Les essuie-glaces parallèles monoblocs du pare-brise et du toit avec trois réglages de pulvérisation intermittente comportent une buse de pulvérisation d'eau.
- Le siège Premium chauffant et climatisé est monté en série.
- Entrez dans la cabine et sortez de celle – ci plus facilement à l'aide de la console gauche rabattable.
- Manœuvrez sans effort la pelle hydraulique à l'aide de commandes faciles d'accès situées devant vous.
- Bénéficiez d'un grand espace de rangement pour votre matériel à l'intérieur de la cabine sous et derrière le siège, en hauteur et dans les consoles.
- Utilisez la technologie Bluetooth® et les ports USB de la radio équipés de série pour connecter vos dispositifs personnels et passer des appels mains libres.
UNE UTILISATION SIMPLETest
- Démarrez le moteur via un bouton-poussoir ; utilisez un porte-clés Bluetooth® ou la fonction d'ID de conducteur unique.
- Programmez chaque bouton du manipulateur, y compris le mode de puissance, la réponse et le schéma, à l'aide de l'identificateur du conducteur ; les paramètres sont conservés pour tous vos travaux suivants.
- Le préchauffage automatique de l'huile hydraulique accélère le démarrage par temps froid et contribue à prolonger la durée de vie des composants.
- Naviguez rapidement sur le moniteur à écran tactile haute résolution de 254 mm (10 in) ou à l'aide de la molette de commande.
- Il est encore plus facile de déplacer la pelle hydraulique grâce à la direction de bras Cat. Il vous suffit d'appuyer sur un bouton et d'utiliser une main pour avancer et tourner au lieu des deux mains sur des leviers ou des deux pieds sur des pédales.
- Vous n'êtes pas certain de comprendre le fonctionnement d'une fonction ou de savoir comment entretenir la pelle hydraulique ? Assurez-vous de toujours disposer du manuel du conducteur à portée de vos doigts sur le moniteur à écran tactile.
EFFICACITÉ ET PRODUCTIVITÉ GRÂCE À LA TECHNOLOGIE CATTest
- Cat Grade avec 2D de série avec flèche adaptable indique la profondeur et la pente sur le moniteur grâce à des avertissements sonores.
- La pesée embarquée Cat Payload vous aide à obtenir des charges cibles précises pour améliorer l'efficacité d'exploitation avec une flèche adaptable. Ramassez une charge de matériau avec un godet ou un grappin et obtenez une estimation du poids en temps réel sans même pivoter.
- Combinez Payload et VisionLink® et gérez à distance vos objectifs de production. Au moyen du port USB du moniteur, vous pouvez télécharger les données de travail correspondant à une équipe ou à 30 jours afin de suivre l'avancement de votre chantier sans avoir besoin d'une connexion Internet ou d'un abonnement à VisionLink.
- La centrale de surveillance de stabilité informe le conducteur en permanence de la position de l'outil de travail dans la plage de travail sécurisée, et l'avertit lorsque la limite de stabilité est bientôt atteinte.
- Soyez au courant de la position exacte de la pelle hydraulique grâce aux systèmes GPS et GLONASS. La machine compense automatiquement l'inclinaison et le roulement de la pelle hydraulique provoqués par l'état du terrain en pente.
- VisionLink® fournit des informations de données exploitables pour toutes les ressources, indépendamment de la taille du parc ou du constructeur d'équipement.* Examinez les données d'équipement à partir de votre ordinateur de bureau ou de votre appareil mobile afin de maximiser la disponibilité et d'optimiser les ressources. Les tableaux de bord fournissent des informations telles que les heures, les kilomètres, la position, le temps de ralenti et la consommation de carburant. Prenez des décisions éclairées qui permettent de réduire les coûts, de simplifier l'entretien et d'améliorer la sécurité sur votre chantier.
- VisionLink Productivity collecte et résume des données télématiques de machine et de chantier à partir de tous vos équipements, indépendamment du constructeur.* Visualisez des informations exploitables comme le temps de ralenti, la consommation de carburant, la localisation, la charge utile, le nombre de chargements, le nombre total de cycles, etc. pour améliorer le rendement, la productivité et l'utilisation des machines. Accédez aux données depuis n'importe où, via un appareil mobile, une tablette ou un ordinateur de bureau, sur le chantier ou à distance.
- Remote Flash (Mise à jour à distance) est une application mobile qui vous permet de mettre à jour le logiciel embarqué sans la présence d'un technicien. Vous pouvez ainsi lancer des mises à jour de logiciel à votre convenance afin d'augmenter votre efficacité opérationnelle globale.
*La disponibilité des champs des données peut varier selon le constructeur d'équipement.
ENTRETIENTest
- Bénéficiez de faibles coûts d'entretien grâce à des intervalles d'entretien plus espacés.
- Contrôlez l'huile du circuit hydraulique et vidangez facilement l'eau du circuit de carburant ainsi que l'eau du réservoir de carburant depuis le niveau du sol.
- Suivez la durée de vie du filtre et les intervalles d'entretien de votre pelle hydraulique via le moniteur à l'intérieur de la cabine.
- Remplacez tous les filtres à carburant à une durée synchronisée de 1 000 heures. Les filtres à huile et à carburant sont regroupés et situés sur le côté droit de la machine pour faciliter l'entretien.
- Le nouveau filtre d'admission d'air du moteur avec préfiltre dispose d'une capacité doublée de rétention de la poussière par rapport au filtre d'admission d'air précédent.
- Le filtre à huile hydraulique offre une filtration améliorée ; les clapets antiretour permettent à l'huile de rester parfaitement propre lorsque le filtre est remplacé.
- Optimisez la productivité grâce aux rappels d'entretien proactifs. Le système intégré de gestion de l'état du véhicule alerte le conducteur en lui fournissant des instructions d'entretien étape par étape et en lui indiquant les pièces nécessaires, de manière à éviter toute immobilisation inutile.
- Les orifices S•O•SSM simplifient l'entretien, et permettent le prélèvement rapide et aisé d'échantillons de liquide à des fins d'analyse.
SÉCURITÉTest
- Le contrôle de la stabilité embarqué aide l'opérateur à améliorer la sécurité sur le chantier.
- Un indicateur du sens de déplacement permet au conducteur de savoir dans quel sens activer les leviers de translation.
- Bénéficiez d'une meilleure visibilité sur la tranchée, dans chaque sens d'orientation, à l'aide de montants de cabine étroits et de grandes vitres.
- Lorsqu'il est activé, le contacteur d'arrêt au niveau du sol interrompt l'alimentation du moteur en carburant et arrête la machine.
- Les caméras de recul et sur le côté droit sont équipées de série.
- Les marchepieds dentelés et la plaque perforée antidérapante sur la plate-forme d'entretien aident à éviter toute glissade.
- La barrière électronique 2D (pivotement) équipée de série vous permet d'éviter les obstacles sur les côtés de la machine lorsqu'elle pivote, tels que les véhicules en mouvement et les structures.
DURABILITÉTest
- Le moteur C9.3B Cat® est conforme aux normes sur les émissions de l'EPA Tier 4 Final pour les États-Unis, Stage V pour l'Union européenne et 2014 pour le Japon.
- Les moteurs diesel Cat doivent utiliser du diesel ULSD (Ultra Low Sulfur Diesel, diesel à très faible teneur en soufre contenant 15 ppm de soufre ou moins) ou du diesel ULSD mélangé aux carburants à faible intensité en carbone suivants**, jusqu'à : 20 % de biodiesel EMAG (ester méthylique d'acide gras)* ou 100 % de diesel renouvelable, les carburants HVO (huile végétale hydrogénée) et GTL (gaz liquéfié). Référez – vous aux directives pour une application réussie. Veuillez contacter votre concessionnaire Cat ou référez-vous à la publication spéciale SEBU6250 Caterpillar Machine Fluids Recommendations (Recommandations relatives aux liquides des équipements Caterpillar).
- La commande automatique du régime moteur permet de réduire la consommation de carburant inutile et les émissions des gaz à effet de serre en permettant au moteur de passer automatiquement en mode de ralenti quand la machine ne travaille pas.
- Les technologies Cat Grade allient le guidage de pointe à une commande de machine automatisée optionnelle pour vous aider à atteindre les objectifs de nivellement tout en réduisant la consommation de carburant et les émissions de gaz à effets de serre grâce à l'amélioration du rendement, de la productivité sur le chantier et de la précision.
- Cat® Payload pour pelles hydrauliques fournit une pesée du matériau en déplacement qui permet de réduire la consommation de carburant grâce à l'amélioration du rendement, de la productivité sur le chantier et à la suppression des trajets requis pour accéder à la balance.
- La barrière électronique 2D Cat® maintient la timonerie avant à l'intérieur d'une zone de travail prédéfinie afin d'éviter des dangers tels que ceux liés à la circulation (cela permet non seulement de garder le personnel sain et sauf, mais également d'éviter des réparations, des immobilisations et des amendes coûteuses pour le chantier).
- Les intervalles d'entretien prolongés réduisent non seulement les immobilisations, mais diminuent également la quantité de fluide et de filtres remplacés au cours de la durée de vie de la machine.
- La mise à jour à distance réduit les immobilisations et les temps d'entretien tout en maintenant le fonctionnement de vos ressources à un rendement optimal. Les alertes de mises à jour de la machine sont envoyées virtuellement par votre concessionnaire Cat et les mises à jour peuvent être effectuées sans nécessiter la présence d'un technicien du concessionnaire sur place.
*Les moteurs sans dispositif de post-traitement peuvent utiliser des mélanges plus élevés, contenant jusqu'à 100 % de biodiesel (pour l'utilisation de mélanges supérieurs à 20 % de biodiesel, consultez votre concessionnaire Cat).
**Au niveau du tuyau d'échappement, les émissions de gaz à effet de serre des carburants à faible intensité de carbone sont quasiment identiques à celles des carburants traditionnels.
Poids
| Poids en ordre de marche | 54900kg121000lb |
|---|---|
| Nota (1) | Train de roulement hydraulique à voie variable, équipement avant UHD de 22 m (72'2"), patins à triple arête extra-robuste de 600 mm (24") et contrepoids de 9,0 mt (19 842 lb). Sans outil de travail. |
| Poids de la machine - Configuration adaptable | 53800kg118600lb |
| Nota (2) | Train de roulement hydraulique à voie variable, flèche adaptable, bras R3.2DB (10'6"), godet usage courant 2,27 m³ (2,97 yd³), patins à triple arête extra-robustes de 600 mm (24"), contrepoids de 9,0 mt (19 842 lb). |
| UHD dans berceau | 8480kg18700lb |
| Flèche adaptable dans berceau - Bras R3.9 DB | 6220kg13710lb |
| Flèche adaptable dans berceau - Bras R3.2 DB | 6050kg13340lb |
| Flèche adaptable dans berceau - Bras R2.8 DB | 5950kg13120lb |
| Flèche adaptable 2pièces dans berceau - Bras R3.2 DB | 7910kg17440lb |
| Nota (3) | Flèche adaptable 340 avec bras R3.2DB (10' 6"), contrepoids 9,0 mt (19,842 lb), train de roulement à voie variable hydraulique, chaînes 600 mm (24") HD TG et godet à usage normal (GD) 2,27 m3 (2.97 yd3) |
Plages de travail et forces
| Hauteur maximum de la goupille à l'extrémité du bras | 22m72.2ft |
|---|---|
| Poids maximal à l'extrémité du bras | 3700kg8160lb |
| Hauteur de travail maximum de la goupille à l'extrémité du bras - 1/2 | 18590mm61ft |
| Portée de travail maximum à l'extrémité du bras - 1/2 | 11680mm38.4ft |
| Hauteur maximale à l'extrémité du bras en position de portée max | 12640mm41.5ft |
| Portée maximale à l'extrémité du bras | 13550mm44.4ft |
| Nota (1) | Équipement avant UHD 22 m (72' 2") (À l'avant) |
Moteur
| Modèle de moteur | C9.3B Cat |
|---|---|
| Puissance nette – ISO 9249 | 258.3kW346HP |
| Puissance moteur – ISO14396 (DIN) | 351HP (unités métriques)351HP (unités métriques) |
| Puissance moteur – ISO 14396 | 259kW347HP |
| Puissance nette – ISO 9249 (DIN) | 352HP (unités métriques)352HP (unités métriques) |
| Alésage | 115mm5in |
| Course | 149mm6in |
| Cylindrée | 9.3l568in³ |
| Compatibilité avec le biodiesel | Jusqu'au B20¹ |
| Émissions | Conforme aux normes sur les émissions Tier 4 Final de l'EPA pour les État-Unis, Stage V pour l'Union européenne et 2014 pour le Japon. |
| Nota (1) | La puissance nette annoncée désigne la puissance disponible au volant lorsque le moteur est équipé d'un ventilateur, d'un circuit d'admission d'air, d'un circuit d'échappement et d'un alternateur à un régime moteur de 1 900 tr/min. La puissance annoncée est testée selon les normes spécifiques en vigueur au moment de la fabrication. |
| Nota (2) | ¹Les moteurs diesel Cat doivent utiliser du carburant ULSD (Ultra Low Sulfur Diesel, diesel à très faible teneur en soufre contenant 15 ppm de soufre ou moins) ou du carburant ULSD mélangé aux carburants à faible intensité en carbone suivants** contenant jusqu'à : 20 % de biodiesel FAME (fatty acid methyl ester, ester méthylique d'acide gras)* ou 100 % de diesel renouvelable, les carburants HVO (hydrogenated vegetable oil, huile végétale hydrogénée) et GTL (Gas-To-Liquid, gaz liquéfié). Se référer aux directives pour une application performante. Veuillez vous adresser à votre concessionnaire Cat ou consulter la publication « Caterpillar Machine Fluids Recommendations » (Recommandations relatives aux liquides des machines Caterpillar) (SEBU6250) pour plus de détails. *Les moteurs sans dispositif de post-traitement peuvent utiliser des mélanges plus élevés, contenant jusqu'à 100 % de biodiesel (pour l'utilisation de mélanges supérieurs à 20 % de biodiesel, consultez votre concessionnaire Cat). **Au niveau du tuyau d'échappement, les émissions de gaz à effet de serre des carburants à faible intensité de carbone sont quasiment identiques à celles des carburants traditionnels. |
Circuit hydraulique
| Circuit principal – Débit maximal | 560 l/min (148 US gal/min) |
|---|---|
| Pression maximale – Équipement | 35000kPa5076psi |
| Pression maximale – Équipement – Mode levage | 38000kPa5511psi |
| Pression maximale – Translation | 35000kPa5076psi |
| Pression maximale – Orientation | 29400kPa4264psi |
Mécanisme d'orientation – UHD avant
| Vitesse d'orientation | 4.09tr/min4.09tr/min |
|---|
Mécanisme d'orientation
| Vitesse d'orientation | 8tr/min8tr/min |
|---|---|
| Couple d'orientation maximal | 143kN·m105000ft·lbf |
Contenances pour l'entretien
| Contenance du réservoir de carburant | 600l159gal (US) |
|---|---|
| Circuit de refroidissement | 40l11gal (US) |
| Huile moteur | 32l9gal (US) |
| Réducteur d'orientation | 18l5gal (US) |
| Réducteur – Chacun | 8l2gal (US) |
| Circuit hydraulique – Réservoir compris | 550l145gal (US) |
| Réservoir hydraulique | 161l43gal (US) |
| Réservoir de DEF | 80l21gal (US) |
Dimensions
| Nota (1) | Équipement avant UHD 22 m (72'2") |
|---|---|
| Hauteur d'expédition – Sommet de la cabine | 3383mm11.1ft |
| Hauteur de cabine - avec OPG | 3585mm11.8ft |
| Longueur d'expédition | 15160mm49.9ft |
| Rayon d'encombrement arrière | 3521mm11.6ft |
| Garde au sol du contrepoids | 1397mm4.6ft |
| Garde au sol | 510mm1.7ft |
| Longueur des chaînes | 5770mm18.9ft |
| Longueur des chaînes jusqu'au centre des galets | 4770mm15.6ft |
| Indicateur de travail - Position sortie | 3400mm11.1ft |
| Indicateur de transport - Position rentrée | 2400mm7.8ft |
| Largeur de transport | 3255mm10.7ft |
| Longueur de la machine – sans équipement avant, avec contrepoids | 7077mm23.3ft |
| Longueur de la machine – sans équipement avant et contrepoids | 6954mm22.9ft |
| Largeur de chaîne - Position dépliée | 4000mm13.1ft |
| Largeur de chaîne - Position rentrée | 3000mm9.8ft |
| Nota (2) | Patins de chaîne 600 mm (24") |
Plages et forces de travail - Flèche adaptable - Droite
| Nota 1 | Droite - Bras R3.2 m (10' 6") (À l'avant) - Train de roulement HVG |
|---|---|
| Godet | GD 2,27 m³ (2,97 yd³) |
| Hauteur maximum de la goupille à l'extrémité du bras | 12.13m39.8ft |
| Poids maximal à l'extrémité du bras | 4200kg9260lb |
| Hauteur maximale à l'extrémité du bras en position de portée max | 2310mm7.6ft |
| Portée maximale à l'extrémité du bras | 10620mm34.8ft |
| Profondeur d'excavation maximale | 4910mm16.1ft |
| Portée maximale - Niveau du sol | 12160mm39.9ft |
| Hauteur de chargement maximale | 10370mm34ft |
| Hauteur de chargement minimale | 4790mm15.7ft |
| Force d'excavation du godet – ISO | 210kN47160lbf |
| Force d'excavation du bras – ISO | 166kN37300lbf |
Plages et forces de travail - Flèche adaptable - Inclinée
| Nota 1 | Inclinée - Bras R3.2DB (10'6") - Train de roulement HVG |
|---|---|
| Godet | GD 2,27 m³ (2,97 yd³) |
| Profondeur d'excavation maximale | 6520mm21.4ft |
| Portée maximale - Niveau du sol | 11180mm36.7ft |
| Hauteur de coupe maximale | 10790mm35.4ft |
| Hauteur de chargement maximale | 7600mm24.9ft |
| Hauteur de chargement minimale | 3180mm10.4ft |
| Force d'excavation du godet – ISO | 210kN47160lbf |
| Force d'excavation du bras – ISO | 166kN37300lbf |
Circuit de climatisation
| Climatisation | Le système de climatisation de cette machine contient du gaz réfrigérant fluoré à effet de serre R134a (potentiel de réchauffement climatique = 1 430). Le système contient 1,0 kg (2,2 lb) de réfrigérant, soit un équivalent CO2 de 1,430 tonnes métriques (1,576 tonnes US). |
|---|
