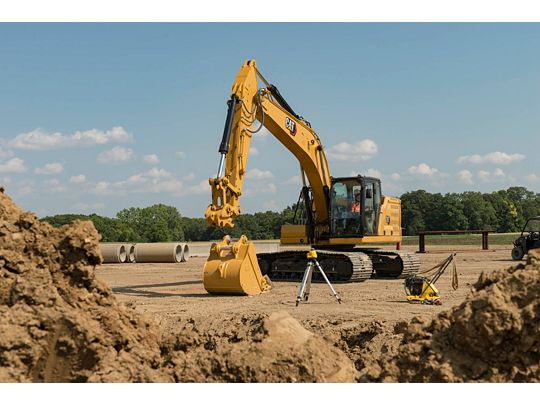

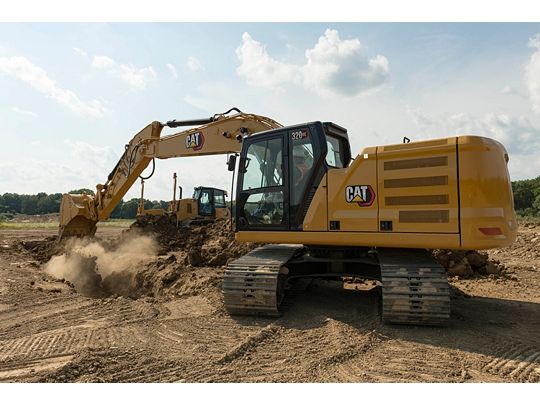

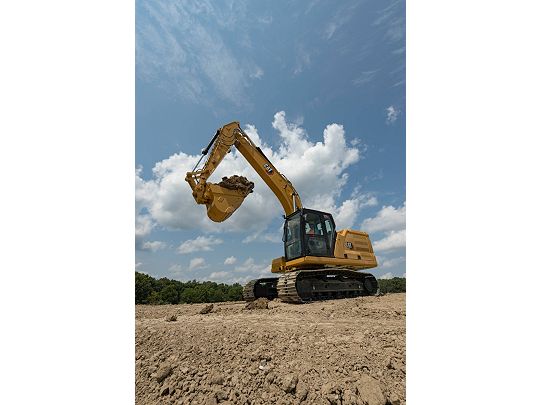

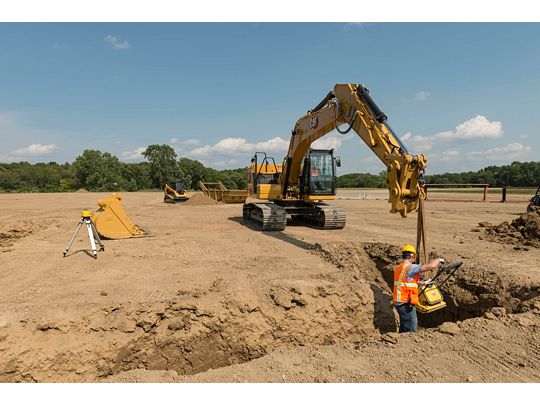

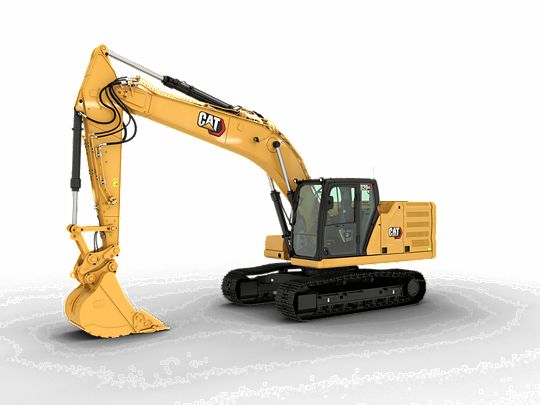

Pelle hydraulique GC 320

La Pelle hydraulique 320 GC Cat® équilibre la productivité grâce à des fonctionnalités technologiques faciles à utiliser, à une cabine confortable, à une consommation de carburant réduite jusqu'à 20 % et à des intervalles d'entretien plus espacés permettant de réduire les coûts d'entretien jusqu'à 25 %, pour vous offrir une pelle hydraulique durable à faible coût horaire pour des applications à usage léger à moyen.

Les documents


TOUTES DERNIÈRES CARACTÉRISTIQUESTest

  • Améliorations du moniteur de la cabine
  1. L'interface utilisateur toujours plus améliorée permet une navigation intuitive tout en minimisant l'interruption de performance via le menu tactile facile à utiliser.
  2. Identifiez rapidement les applications avec une vue de liste sous forme de grille, des noms d'application abrégés et des options de menu catégorisées.
  3. Un centre de notifications fournit au conducteur les informations importantes et affiche des messages sans réduire l'image de la caméra.
  4. Des notifications à code couleur permettent de distinguer les messages critiques des autres messages.
  5. Utilisez le code QR sur le moniteur pour découvrir la machine et les fonctions technologiques au moyen d'une série complète de vidéos explicatives.

Les fonctionnalités disponibles varient selon les régions. Pour plus d'informations sur les offres disponibles dans votre région, veuillez contacter votre concessionnaire Cat local. Numéro de version : 07G

DE HAUTES PERFORMANCES AVEC MOINS DE CARBURANTTest

  • La pelle hydraulique utilise jusqu'à 20 % de carburant de moins que la 320F dans des applications similaires.
  • Adaptez la pelle hydraulique à la tâche grâce aux modes de puissance ; le mode Smart adapte automatiquement la puissance moteur et hydraulique aux conditions d'excavation.
  • Le circuit hydraulique avancé offre l'équilibre optimal de puissance et d'efficacité tout en vous donnant le contrôle nécessaire pour répondre aux besoins d'excavation précis.
  • La valve de priorité envoie la pression et le débit hydrauliques là où vous souhaitez qu'ils soient dirigés pour des temps de cycle de charge légère à modérée accélérés.
  • Le moteur est conforme aux normes américaines EPA Tier 4 Final et européenne Stage IV sur les émissions avec un système de post-traitement qui ne nécessite ni intervention du conducteur ni immobilisation.
  • Ajoutez un circuit hydraulique auxiliaire pour être plus productif avec une large gamme d'équipements Cat.
  • Ne laissez pas la température être un obstacle au travail. La pelle hydraulique est équipée d'une fonctionnalité de température ambiante élevée de 52 °C (125 °F) et d'une fonctionnalité de démarrage à froid de -32 °C (-25 °F).


DE RÉDUCTION DES COÛTS D'ENTRETIENTest

  • L'économie des coûts d'entretien peut atteindre 25 % par rapport au modèle 320F (économie calculée sur 12 000 heures de fonctionnement).
  • Effectuez toutes les opérations d'entretien quotidiennes au niveau du sol.
  • Contrôlez le niveau d'huile moteur rapidement et en toute sécurité grâce à la jauge baïonnette d'huile moteur au niveau du sol ; procédez au remplissage et au contrôle de l'huile moteur sur le dessus de la machine au moyen d'une deuxième jauge baïonnette judicieusement placée.
  • Suivez la durée de vie du filtre et les intervalles d'entretien de votre pelle hydraulique via le moniteur à l'intérieur de la cabine.
  • Aucun entretien n'est requis sur le module d'émissions propres Cat.
  • L'utilisation des huiles et des filtres d'origine Cat et la réalisation de la surveillance S·O·S type permettent de doubler l'intervalle d'entretien actuel jusqu'à 1 000 heures et vous offre un plus grand temps productif pour la réalisation du travail.
  • Le tout dernier filtre à huile hydraulique offre de meilleures performances de filtration, ainsi que des clapets antiretour permettant de conserver l'huile parfaitement propre lors du remplacement du filtre. De plus, sa durée de service est prolongée et son intervalle de remplacement est porté à 3 000 heures, soit 50 % de plus que pour les conceptions de filtre précédentes.
  • Les ventilateurs de refroidissement électriques hautes performances fonctionnent uniquement si nécessaire et inversent leur sens de marche pour veiller à ce que les faisceaux restent exempts de débris.
  • Optimisez la productivité grâce aux rappels d'entretien proactifs. Le système intégré de gestion de l'état des véhicules alerte le conducteur, en lui indiquant des instructions d'entretien pas-à-pas ainsi que les pièces nécessaires, de manière à éviter toute immobilisation inutile.
  • Les ports S·O·S simplifient l'entretien et permettent le prélèvement simple et rapide d'échantillons de liquide à des fins d'analyse.


UNE FIABILITÉ SUR LAQUELLE VOUS POUVEZ COMPTERTest

  • Travaillez jusqu'à 3 000 m (9 840 ft) au – dessus du niveau de la mer sans détarage.
  • La capacité de température ambiante élevée standard est de 52 °C (125 °F) avec une capacité de démarrage à froid à -32 °C (-25 °F).
  • Le préchauffage auto accélère le réchauffage d'huile hydraulique par temps froid et contribue à prolonger la durée de vie des composants.
  • Trois niveaux de filtration du carburant protègent le moteur du carburant diesel sale.
  • La graisse retenue entre les axes et les bagues de chaîne réduit le bruit et empêche les débris de pénétrer pour prolonger la durée de vie du train de roulement.
  • Le guide-protecteur de chaîne central permet de garder la chaîne de la pelle hydraulique alignée lors des déplacements et des travaux en pente.
  • Le châssis porteur incliné empêche l'accumulation de boue et de débris, ce qui permet de réduire les risques de détérioration de la chaîne.


RENTRER CHEZ SOI, SAIN ET SAUF, CHAQUE JOURTest

  • Accédez à 100 % des points d'entretien quotidiens au niveau du sol (il n'est pas nécessaire que vous grimpiez sur la pelle hydraulique).
  • Sécurisez votre pelle hydraulique avec l'ID utilisateur. Utilisez votre code PIN sur le moniteur pour activer la fonction de démarrage via un bouton-poussoir.
  • La cabine ROPS (Rollover Protective Structure, cadre de protection en cas de retournement) standard est conforme à la norme ISO 12117-2:2008.
  • Bénéficiez d'une grande visibilité sur la tranchée, dans chaque sens d'orientation, et derrière vous à l'aide de montants de cabine plus petits et de vitres plus grandes.
  • Une caméra de vision arrière est montée de série et une caméra de vision latérale droite est disponible en option.
  • La toute dernière plate-forme d'entretien sur le côté droit permet d'accéder facilement, en toute sécurité et rapidement à la plate-forme d'entretien supérieure ; les marches de la plate-forme d'entretien utilisent une plaque perforée antidérapante pour éviter tout risque de glissade.
  • Les mains courantes sont conformes à la norme ISO 2867:2011.
  • Le châssis inférieur est conforme à la norme ISO 15818:2017 sur les opérations de levage et d'arrimage.
  • Améliorez la sécurité sur le chantier. Ajoutez une alarme d'orientation pour avertir les collaborateurs lorsque l'on passe de la tranchée à la mise en tas et inversement.
  • Simplifiez et sécurisez les travaux d'entretien avec un éclairage d'inspection en option. La simple activation d'un contacteur vous permet d'éclairer les compartiments du moteur, de la pompe, de la batterie et du radiateur pour une meilleure visibilité.


FACILE À UTILISERTest

  • Démarrez le moteur via un bouton-poussoir ; utilisez un porte-clés Bluetooth® ou la fonction d'ID de conducteur unique.
  • Programmez chaque bouton du manipulateur, y compris la réponse et le schéma à l'aide de l'ID utilisateur; les réglages de la radio et du ventilateur de climatisation seront également conservés en mémoire.
  • Naviguez rapidement sur le moniteur à écran tactile haute résolution de 203 mm (8 in) standard ou à l'aide de la molette de commande.
  • Protégez votre marteau contre les surchauffes et l'usure rapide. La fonction d'arrêt automatique du marteau vous avertit après 15 secondes d'amorçage continu, puis arrête le marteau automatiquement au bout de 30 secondes, ce qui contribue à augmenter la durée de service de l'outil.
  • Vous n'êtes pas certain de comprendre le fonctionnement d'une fonction ou de savoir comment entretenir la pelle hydraulique ? Assurez-vous de toujours disposer du manuel du conducteur à portée de vos doigts sur le moniteur à écran tactile.
  • Le localisateur d'équipement PL161 Cat est un appareil Bluetooth qui vous permet de trouver vos accessoires et autres équipements rapidement et simplement.


CONÇUE POUR LES CONDUCTEURSTest

  • La cabine Confort est dotée d'un large siège réglable pour les conducteurs de toutes tailles.
  • Manœuvrez sans effort la pelle hydraulique à l'aide de commandes faciles d'accès situées devant vous.
  • La climatisation automatique standard vous maintient à la température idéale tout au long de la journée.
  • Les silentblocs visqueux avancés réduisent les vibrations de la cabine jusqu'à 50 % par rapport aux modèles de pelle hydraulique précédents.
  • Bénéficiez d'un grand espace de rangement pour votre matériel à l'intérieur de la cabine sous et derrière le siège, en hauteur et dans les consoles. Un porte-gobelet, un porte-document, un porte-bouteille et une patère sont également fournis.
  • Utilisez les ports USB de la radio et la technologie Bluetooth® standard pour connecter vos dispositifs personnels.


FINIES LES APPROXIMATIONS LORS DE LA GESTION DE VOS ÉQUIPEMENTSTest

  • VisionLink® fournit des informations de données exploitables pour toutes les ressources, indépendamment de la taille du parc ou du constructeur d'équipement.* Examinez les données d'équipement à partir de votre ordinateur de bureau ou de votre appareil mobile afin de maximiser le temps productif et d'optimiser vos ressources. Les tableaux de bord fournissent des informations telles que les heures, les kilomètres, la position, le temps de ralenti et la consommation de carburant. Prenez des décisions éclairées qui permettent de réduire les coûts, de simplifier l'entretien et d'améliorer la sécurité sur votre chantier.
  • VisionLink Productivity collecte et résume des données télématiques de machine et de chantier à partir de tous vos équipements, indépendamment du constructeur.* Visualisez des informations exploitables comme le temps de ralenti, la consommation de carburant, la localisation, la charge utile, le nombre de chargements, le nombre total de cycles, etc. pour améliorer le rendement, la productivité et l'utilisation des machines. Accédez aux données depuis n'importe où, via un appareil mobile, une tablette ou un ordinateur de bureau, sur le chantier ou à distance.
  • Remote Flash (Mise à jour à distance) est une application mobile qui vous permet de mettre à jour le logiciel embarqué sans la présence d'un technicien. Vous pouvez ainsi lancer des mises à jour de logiciel à votre convenance afin d'augmenter votre efficacité opérationnelle globale.

* La disponibilité des champs des données peut varier selon le constructeur d'équipement.

DURABILITÉTest

  • Le moteur C4.4 Cat® est conforme aux normes sur les émissions de l'EPA Tier 4 Final pour les États-Unis, Stage V pour l'Union européenne et 2014 pour le Japon.
  • La 320 GC émet jusqu'à 21 % de CO2 en moins que la 320F ECO précédente*.
  • Les moteurs diesel Cat doivent utiliser du diesel ULSD (Ultra Low Sulfur Diesel, diesel à très faible teneur en soufre contenant 15 ppm de soufre ou moins) ou du diesel ULSD mélangé aux carburants à faible intensité en carbone suivants***, jusqu'à : 20 % de biodiesel FAME (fatty acid methyl ester, ester méthylique d'acide gras)** ou 100 % de diesel renouvelable, les carburants HVO (Hydrogenated Vegetable Oil, huile végétale hydrogénée) et GTL (Gas-To-Liquid, gaz liquéfié). Référez-vous aux directives pour une application réussie. Veuillez contacter votre concessionnaire Cat ou référez-vous à la publication spéciale SEBU6250 Caterpillar Machine Fluids Recommendations (Recommandations relatives aux liquides des équipements Caterpillar).
  • VisionLink® affiche les émissions de CO2 des ressources surveillées ; ces émissions sont calculées par type de carburant pour la consommation de carburant en fonctionnement chaque jour sur une plage de dates sélectionnée.
  • La mise à jour à distance réduit les immobilisations et les temps d'entretien tout en maintenant le fonctionnement de vos ressources à un rendement optimal. Les alertes de mises à jour de la machine sont envoyées virtuellement par votre concessionnaire Cat et les mises à jour peuvent être effectuées sans nécessiter la présence d'un technicien du concessionnaire sur place.
  • La commande automatique du régimemoteur permet de réduire la consommation de carburant inutile et les émissions des gaz à effet de serre en permettant au moteur de passer automatiquement en mode de ralenti quand la machine ne travaille pas.
  • Une fois engagé, le ralenti par simple pression permet aux conducteurs d'économiser le carburant et de diminuer les émissions de gaz à effet de serre en réduisant le régime moteur quand la machine est en faible charge ou à vide et de revenir à la vitesse de fonctionnement normale dès que nécessaire.
  • La minuterie de coupure de ralenti du moteur permet d'arrêter la machine après une période de ralenti prédéfinie afin de réduire la consommation de carburant, les émissions des gaz àeffet de serre et le temps au ralenti inutile.
  • Les services de prélèvement périodique d'échantillons d'huile (S·O·S) Cat permettent de détecter une usure excessive, des fluides contaminés ou d'autres problèmes « invisibles » qui peuvent réduire la durée de vie des composants. Dans de nombreux cas, vous pouvez prolonger les intervalles de vidange d'huile et de liquide de refroidissement en appliquant la surveillance des liquides. Consultez votre concessionnaire Cat ou le manuel d'utilisation et d'entretien de la machine pour plus d'informations.
  • Les intervalles d'entretien prolongés réduisent non seulement les immobilisations, mais diminuent également la quantité de fluide et de filtres remplacés au cours de la durée de vie de la machine.
  • La formation d'un opérateur compétent est un investissement intéressant. Des conducteurs qualifiés contribuent à votre rentabilité en optimisant la productivité, en évitant les immobilisations coûteuses et en assurant la sécurité sur le chantier, ce qui peut contribuer à optimiser votre rendement énergétique et à réduire les émissions de gaz à effet de serre.
*Toutes les comparaisons sont effectuées par rapport à la 320F ECO. La productivité, le carburant et les émissions de CO2 varient selon l'application. Calculs d'émissions de CO2 basés sur un cycle de fonctionnement de référence utilisant 2,2 US gal/h de carburant diesel n° 2 des États-Unis. Applique la méthodologie IPCC2006 en utilisant les facteurs d'émission du centre d'émissions de l'EPA des États-Unis. Comprend le CO2 lié au DEF (Diesel Exhaust Fluid, liquide d'échappement diesel). Les mesures de carburant sont effectuées à 15 °C. Les améliorations de consommation de carburant moyennes estimées reposent sur des essais ou le cas échéant des données Product Link™. Les améliorations en matière de productivité sont basées sur des données d'essai.
**Les moteurs sans dispositif de post-traitement peuvent utiliser des mélanges plus élevés, contenant jusqu'à 100 % de biodiesel (pour l'utilisation de mélanges supérieurs à 20 % de biodiesel, consultez votre concessionnaire Cat).
***Au niveau du tuyau d'échappement, les émissions de gaz à effet de serre des carburants à faible intensité de carbone sont quasiment identiques à celles des carburants traditionnels.

Moteur

Puissance nette – ISO 9249109kW146HP
Puissance nette – ISO 9249 (DIN)148HP (unités métriques)148HP (unités métriques)
Modèle de moteurC4.4 Cat
Puissance moteur (ISO 14396:2002)110kW148HP
Puissance moteur – ISO14396 (DIN)150HP (unités métriques)150HP (unités métriques)
Alésage105mm4in
Course127mm5in
Cylindrée4.4l269in³
Compatibilité avec le biodieselJusqu'au B20¹
ÉmissionsConforme aux normes sur les émissions Tier 4 Final de l'EPA pour les État-Unis, Stage V pour l'Union européenne et 2014 pour le Japon
Nota (1)La puissance nette annoncée désigne la puissance disponible au volant lorsque le moteur est équipé d'un ventilateur, d'un circuit d'admission d'air, d'un circuit d'échappement et d'un alternateur à un régime moteur de 2 000 tr/min. La puissance annoncée est testée selon les normes spécifiques en vigueur au moment de la fabrication.
Nota (2)¹Les moteurs diesel Cat doivent utiliser du carburant ULSD (Ultra Low Sulfur Diesel, diesel à très faible teneur en soufre contenant 15 ppm de soufre ou moins) ou du carburant ULSD mélangé aux carburants** à faible intensité en carbone suivants contenant jusqu'à : 20 % de biodiesel FAME (fatty acid methyl ester, ester méthylique d'acide gras)* ou 100 % de diesel renouvelable, les carburants HVO (hydrogenated vegetable oil, huile végétale hydrogénée) et GTL (Gas-To-Liquid, gaz liquéfié). Référez-vous aux directives pour une application réussie. Veuillez vous adresser à votre concessionnaire Cat ou consulter la publication « Caterpillar Machine Fluids Recommendations » (Recommandations relatives aux liquides des machines Caterpillar) (SEBU6250) pour plus de détails. *Les moteurs sans dispositif de post-traitement peuvent utiliser des mélanges plus élevés, contenant jusqu'à 100 % de biodiesel (pour l'utilisation de mélanges supérieurs à 20 % de biodiesel, consultez votre concessionnaire Cat). **Au niveau du tuyau d'échappement, les émissions de gaz à effet de serre des carburants à faible intensité de carbone sont quasiment identiques à celles des carburants traditionnels.

Poids

Poids en ordre de marche22000kg48500lb
NotaTrain de roulement long, flèche normale, bras R2,9 m (9'6"), godet pour usage normal (GD) 1,0 m³ (1,31 yd³), patins à triple arête extra-robustes 700 mm (28") et contrepoids 4 200 kg (9 300 lb).

Circuit hydraulique

Circuit principal – Débit maximal442 l/min (117 US gal/min)
Pression maximale – Équipement35000kPa5075psi
Pression maximale – Translation34300kPa4974psi
Pression maximale – Orientation25000kPa3625psi

Mécanisme d'orientation

Vitesse d'orientation11.6tr/min11.6tr/min
Couple d'orientation maximal74.4kN·m54900lbf·ft

Contenances pour l'entretien

Contenance du réservoir de carburant345l86.6gal (US)
Circuit de refroidissement25l6.6gal (US)
Huile moteur15l4gal (US)
Réducteur – Chacun4l1.1gal (US)
Circuit hydraulique – Réservoir compris234l61.8gal (US)
Réservoir hydraulique115l30.4gal (US)
Réservoir de DEF39l10.3gal (US)

Dimensions

FlèchePortée de 5,7 m (18'8")
BrasNormal 2,9 m (9'6")
GodetPour usage normal (GD) 1,0 m³ (1,31 yd³)
Hauteur d'expédition – Sommet de la cabine2960mm9.7ft
Longueur d'expédition9530mm31.3ft
Rayon d'encombrement arrière2830mm9.3ft
Garde au sol du contrepoids1050mm3.4ft
Garde au sol470mm1.5ft
Longueur des chaînes4450mm14.7ft
Voie des chaînes2380mm7.9ft
Largeur de transport3170mm10.4ft

Plages et forces de travail

FlèchePortée 5,7 m (18,8 ft)
BrasNormal 2,9 m (9'6")
GodetPour usage normal (GD) 1,0 m³ (1,31 yd³)
Force d'excavation du godet – ISO129kN28935lbf·ft

Circuit de climatisation

ClimatisationLe système de climatisation de cette machine contient du gaz réfrigérant fluoré à effet de serre R134a (potentiel de réchauffement climatique = 1 430). Le système contient 0,85 kg (1,9 lb) de réfrigérant, avec un équivalent CO2 de 1,216 tonne métrique (1,340 tonne US).

Durabilité

Recyclabilité97%
