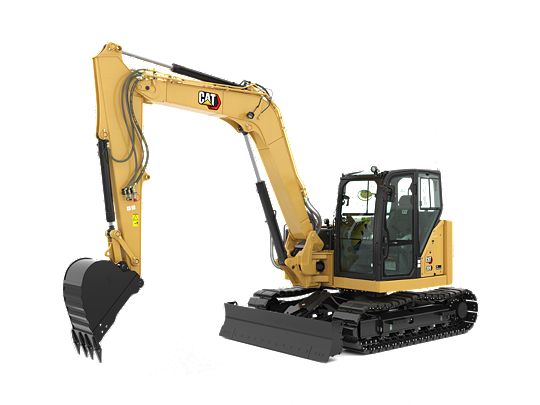

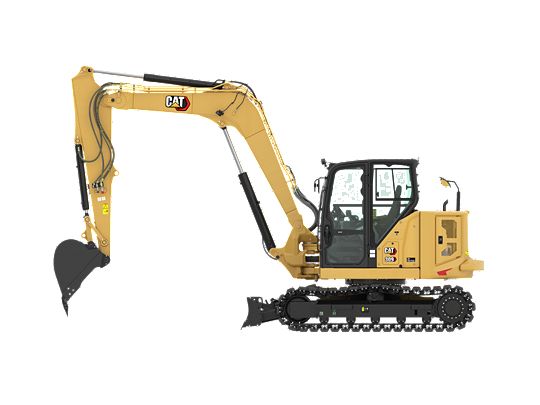

Minipelle hydraulique 309 CR
La Minipelle hydraulique 309 CR Cat® fournit une puissance et des performances maximales dans un format ultra compact pour vous permettre de travailler dans un large éventail d'applications.
Les documents
UN CONFORT SANS LIMITETest
- La cabine hermétique et sous pression est équipée d'un système de climatisation amélioré, de repose-poignets réglables et d'un siège à suspension pour assurer votre confort de travail tout au long de la journée.
FACILITÉ D'UTILISATIONTest
- Les commandes sont faciles à utiliser et le moniteur nouvelle génération intuitif permet au conducteur de personnaliser ses préférences et de lire facilement les informations sur la machine.
MODE DE TRANSLATION DE DIRECTION DE BRASTest
- Il est encore plus facile de se déplacer sur le chantier grâce à l'option de direction de bras Cat. Passez facilement des commandes de translation traditionnelles avec leviers et pédales aux commandes par manipulateur par simple pression sur un bouton. Des efforts moindres et une meilleure maîtrise sont à portée de main!
DES PERFORMANCES EXCEPTIONNELLES DANS UN FORMAT ULTRA COMPACTTest
- Performances de levage, pivotement, translation et multifonctions accrues pour travailler plus efficacement. La position libre de la lame permet un nettoyage facile.
HAUT DÉBITTest
- La pompe hydraulique auxiliaire spécifique est idéale pour faire fonctionner des équipements nécessitant beaucoup de puissance, tout en permettant à la machine de se déplacer et d'effectuer plusieurs tâches simultanément. Cette fonction permet de disposer d'une pression constante dans les canalisations auxiliaires, sans perte de puissance hydraulique. Votre équipement fonctionne ainsi à pleine puissance et optimise votre productivité.
SÉCURITÉ SUR LE CHANTIERTest
- Votre sécurité est notre priorité. La minipelle hydraulique Cat est conçue pour assurer votre sécurité sur le chantier. Parmi les caractéristiques de sécurité que nous avons intégrées à la machine, citons une caméra de recul, des lampes de courtoisie et une ceinture de sécurité à enrouleur fluorescente.
ENTRETIEN SIMPLE POUR MOINS D'IMMOBILISATIONSTest
- L'entretien est rapide et facile sur la minipelle hydraulique Cat. Les points de contrôle périodique sont faciles d'accès au niveau du sol grâce au regroupement des points d'entretien et des panneaux d'entretien robustes.
COÛTS D'EXPLOITATION RÉDUITSTest
- Équipée de fonctionnalités telles que le ralenti automatique, l'arrêt automatique du moteur et un circuit hydraulique hautes performances avec une pompe à cylindrée variable, la minipelle hydraulique Cat a été conçue pour réduire vos coûts d'exploitation.
ASSISTANCE CONCESSIONNAIRE INÉGALÉETest
- Votre concessionnaire Cat est là pour vous aider à atteindre vos objectifs commerciaux. Des solutions de fourniture d'équipements à la formation des conducteurs en fonction de vos besoins d'entretien et bien plus, votre concessionnaire Cat est prêt à vous aider.
DURABILITÉTest
- Le Moteur C3.3B Cat® est conforme aux normes sur les émissions de l'EPA Tier 4 Final pour les États-Unis, Stage V pour l'Union européenne et 2014 pour le Japon.
- Les moteurs diesel Cat doivent utiliser du diesel ULSD (Ultra Low Sulfur Diesel, diesel à très faible teneur en soufre contenant 15 ppm de soufre ou moins) ou du diesel ULSD mélangé aux carburants à faible intensité en carbone suivants, jusqu'au : biodiesel FAME (fatty acid methyl ester, ester méthylique d'acide gras) 20 %* ou diesel 100 % renouvelable, les carburants HVO (hydrogenated vegetable oil, huile végétale hydrogénée) et GTL (gas-to-liquid, gaz liquéfié). Référez-vous aux directives pour une application réussie. Veuillez contacter votre concessionnaire Cat ou référez-vous à la publication spéciale SEBU6250 Caterpillar Machine Fluids Recommendations (Recommandations relatives aux liquides des équipements Caterpillar).
- La coupure de ralenti automatique permet de réduire la consommation inutile de carburant et les émissions des gaz à effet de serre en permettant au moteur de passer automatiquement en mode ralenti quand la machine ne travaille pas.
- Minuterie de coupure de ralenti du moteur permettant d'arrêter la machine après une période de ralenti prédéfinie afin d'économiser du carburant et réduire les temps d'inactivité superflus.
- Le régulateur de vitesse vous permet de maintenir une vitesse constante pendant vos déplacements sur le chantier tout en économisant le carburant et en réduisant les émissions des gaz à effet de serre.
- Le rappel de ceinture de sécurité Cat® fournit au conducteur des avertissements sonores et visuels pour lui rappeler de boucler sa ceinture pendant le fonctionnement de la machine. Le système facile à installer est compatible avec toutes les marques d'équipement pour mieux garantir la sécurité du conducteur.
- Les intervalles d'entretien prolongés réduisent non seulement les immobilisations, mais diminuent également la quantité de fluide et de filtres remplacés au cours de la durée de vie de la machine.
- La mise à jour à distance réduit les immobilisations et les temps d'entretien tout en maintenant le fonctionnement de vos ressources à un rendement optimal. Les alertes de mises à jour de la machine sont envoyées virtuellement par votre concessionnaire Cat et les mises à jour peuvent être effectuées sans nécessiter la présence d'un technicien du concessionnaire sur place. (Selon équipement)
- Le dépistage des pannes à distance réduit les temps d'entretien et maintient le fonctionnement de la machine au rendement optimal en permettant à votre concessionnaire Cat de tester la machine virtuellement pendant le travail. Une fois qu'un problème est identifié, un technicien peut le résoudre immédiatement, ce qui permet de gagner du temps et de l'argent. (Selon équipement)
- Les technologies Cat Grade avec modules Advanced 2D et 3D allient le guidage de pointe à une commande de machine automatisée optionnelle pour vous aider à atteindre les objectifs de nivellement tout en réduisant la consommation de carburant et les émissions de gaz à effets de serre grâce à l'amélioration du rendement, de la productivité sur le chantier et de la précision. (Selon équipement).
Poids
| Poids en ordre de marche | 9565kg21091lb |
|---|---|
| Poids maximal en ordre de marche avec cabine** | 9565kg21091lb |
| Nota (1) | *Le poids maximal inclut les chaînes en acier, le conducteur, le réservoir de carburant plein, un bras standard, une lame, mais pas le godet ni les contrepoids. |
| Nota (2) | **Le poids maximum inclut les chaînes en acier avec patins en caoutchouc, le contrepoids, le conducteur, le réservoir de carburant plein, un bras long, une lame, mais pas le godet. |
| Poids minimal en ordre de marche avec cabine* | 8950kg19735lb |
Dimensions - Long bras
| Profondeur d'excavation | 4642mm182.8in |
|---|---|
| Hauteur de vidage maximale | 5072mm199.7in |
| Portée de la flèche | 3215mm126.6in |
| Paroi verticale | 3404mm134in |
| Profondeur maximale de la lame | 671mm26in |
| Longueur du train de roulement hors tout | 3200mm126in |
| Largeur de chaîne hors tout | 2470mm97.2in |
| Hauteur de transport | 2514mm99in |
| Longueur du bras | 2358mm92.8in |
| Hauteur maximale de la lame | 408mm16.1in |
| Hauteur d'excavation maximale | 7039mm277.1in |
| Encombrement arrière avec contrepoids | 1585mm62.4in |
| Portée maximale | 7637mm300.7in |
| Hauteur de la cabine | 2541mm100in |
| Garde au sol | 356mm14in |
| Roulement de tourelle - Hauteur | 756mm29.7in |
| Largeur de la bande de roulement/des patins | 450mm17.7in |
| Orientation de la flèche - À gauche | 604mm23.8in |
| Orientation de la flèche - À droite | 935mm36.8in |
| Encombrement arrière sans contrepoids | 1450mm57.1in |
| Portée maximale - Niveau du sol | 7460mm293.7in |
| Nota | *Hauteur de flèche quand le bras est claveté en position de transport sans équipement. |
| Nota (2) | ***Avec la lame positionnée à l'arrière de la machine. |
| Nota (1) | **Hauteur de flèche quand le bras est claveté en position de travail avec des équipements. Le bras standard n'offre qu'une seule position d'axe. |
| Hauteur - Flèche en position de transport - Sans outils* | 2260mm89in |
| Longueur d'expédition hors tout - avec contrepoids | 7052 mm (277,6 in)*** |
| Hauteur - Flèche en fonctionnement - Avec outils** | 3050mm120.1in |
| Longueur d'expédition hors tout - sans contrepoids | 7052 mm (277,6 in)*** |
Lame
| Hauteur | 431mm17in |
|---|---|
| Largeur - Large | 2640mm104in |
| Largeur - Standard | 2470mm97in |
Spécifications
| Nota | Les spécifications de la 309 CR sont établies pour une machine configurée avec un train de roulement long (L). |
|---|
Moteur
| Cylindrée | 3.33l203in³ |
|---|---|
| Alésage | 94mm3.7in |
| Course | 120mm4.7in |
| Puissance brute - SAE J1995 | 55.4kW74.3HP |
| Puissance nette nominale - 2 200 tr/min - Norme américaine EPA Tier 4 Final/UE Stage V - ISO 9249/CEE 80/1269 | 51.8kW69.5HP |
| Modèle de moteur | C3.3B Cat |
Augmentation du poids par rapport à la configuration minimale
| Chaînes en acier avec patins | 330kg728lb |
|---|---|
| Bras long | 66kg146lb |
| Contrepoids | 250kg552lb |
Système de translation
| Performances en côte - Maximales | 30° |
|---|---|
| Pression au sol - Poids minimal | 34.7kPa5psi |
| Pression au sol - Poids maximal | 37.1kPa5.4psi |
| Vitesse de translation – Élevée | 4.9km/h3.1mile/h |
| Vitesse de translation – Faible | 2.6km/h1.6mile/h |
| Force de traction maximale - Vitesse élevée | 28.9kN6497lb |
| Force de traction maximale - Vitesse réduite | 84.8kN19064lb |
Contenances pour l'entretien
| Huile moteur | 11.2l3US gal |
|---|---|
| Réservoir de carburant | 147l39US gal |
| Circuit hydraulique | 110l29US gal |
| Circuit de refroidissement | 10l2.6US gal |
| Réservoir hydraulique | 53l14US gal |
Circuit hydraulique
| Type | Circuit hydraulique à détection de charge avec pompe à pistons à cylindrée variable |
|---|---|
| Pression en ordre de marche - Orientation | 250bar3626psi |
| Force d'excavation - Bras - Standard | 42.3kN9500lb |
| Force d'excavation - Bras - Long | 35.7kN8023lb |
| Circuit auxiliaire - Secondaire - Pression | 285bar4134psi |
| Pression en ordre de marche - Translation | 285bar4134psi |
| Débit de la pompe à 2 400 tr/min | 233l/min62US gal/min |
| Force d'excavation- Godet | 62kN13943lb |
| Pression en ordre de marche - Équipement | 285bar4134psi |
| Nota | Le débit et la pression ne sont pas combinables. En charge, tandis que le débit augmente, la pression diminue. |
| Circuit auxiliaire maximal - Secondaire - Débit au niveau de la pompe | 33l/min9US gal/min |
| Circuit auxiliaire maximal - Principal - Pression au niveau de la pompe | 285bar4134psi |
| Circuit auxiliaire maximal - Principal - Débit au niveau de la pompe | 131l/min35US gal/min |
| Circuit auxiliaire maximal - Secondaire - Pression au niveau de la pompe | 285bar4134psi |
| Circuit auxiliaire maximal - Grand débit - Pression au niveau de la pompe | 285bar4134lbf/in |
| Circuit auxiliaire maximal - Grand débit - Débit au niveau de la pompe | 140l/min37US gal/min |
Circuit de tourelle
| Vitesse d'orientation de la machine | 10.6tr/min10.6tr/min |
|---|---|
| Orientation de la flèche - À droite | 50° |
| Orientation de la flèche - À gauche | 60° |
Certification - Cabine
| Cadre de protection en cas de retournement (ROPS) | ISO 12117-2:2008 |
|---|---|
| Protection supérieure | ISO 10262:1998 (niveau I) |
| Cadre de protection en cas de basculement (TOPS) | ISO 12117:1997 |
Niveaux sonores
| Pression acoustique moyenne (ISO 6395:2008) | 99dB(A)99dB(A) |
|---|---|
| Nota | Directive de l'Union européenne « 2000/14/CE » |
| Pression acoustique (ISO 6396:2008) | 72dB(A)72dB(A) |
Dimensions - Bras standard
| Orientation de la flèche - À droite | 935mm36.8in |
|---|---|
| Hauteur de vidage maximale | 4760mm187.4in |
| Encombrement arrière sans contrepoids | 1450mm57.1in |
| Portée maximale - Niveau du sol | 6949mm273.6in |
| Longueur du train de roulement hors tout | 3200mm126in |
| Hauteur de la cabine | 2541mm100in |
| Roulement de tourelle - Hauteur | 756mm29.7in |
| Hauteur d'excavation maximale | 6736mm265.2in |
| Largeur de la bande de roulement/des patins | 450mm17.7in |
| Largeur de chaîne hors tout | 2470mm97.2in |
| Garde au sol | 356mm14in |
| Portée maximale | 7141mm281.1in |
| Encombrement arrière avec contrepoids | 1585mm62.4in |
| Portée de la flèche | 3059mm120.4in |
| Paroi verticale | 2991mm117.8in |
| Profondeur d'excavation | 4108mm161.7in |
| Longueur du bras | 1820mm71.8in |
| Orientation de la flèche - À gauche | 604mm23.8in |
| Hauteur maximale de la lame | 408mm16.1in |
| Profondeur maximale de la lame | 671mm26in |
| Nota | *Hauteur de flèche quand le bras est claveté en position de transport sans équipement. |
| Longueur d'expédition hors tout - sans contrepoids | 6774mm266.7in |
| Longueur d'expédition hors tout - avec contrepoids | 6774mm266.7in |
| Nota (2) | ***Avec la lame positionnée à l'arrière de la machine. |
| Nota (1) | **Hauteur de flèche quand le bras est claveté en position de travail avec des équipements. Le bras standard n'offre qu'une seule position d'axe. |
| Hauteur - Flèche en position de transport - Sans outils* | 2430mm95.7in |
| Hauteur - Flèche en fonctionnement - Avec outils** | 2660mm104.7in |
Circuit de climatisation
| Climatisation | Le système de climatisation de cette machine contient du gaz réfrigérant fluoré à effet de serre R134a (potentiel de réchauffement climatique = 1 430). Le système contient 1,0 kg de réfrigérant, avec un équivalent CO2 de 1,430 tonne métrique. |
|---|
Vue extérieure à 360° (HTML5)
Le modèle illustré présente les caractéristiques communes à toutes les minipelles hydrauliques Cat®, sauf indication contraire.
Vue intérieure à 360° (HTML5)
Le modèle illustré présente les caractéristiques communes à toutes les minipelles hydrauliques Cat®, sauf indication contraire.
